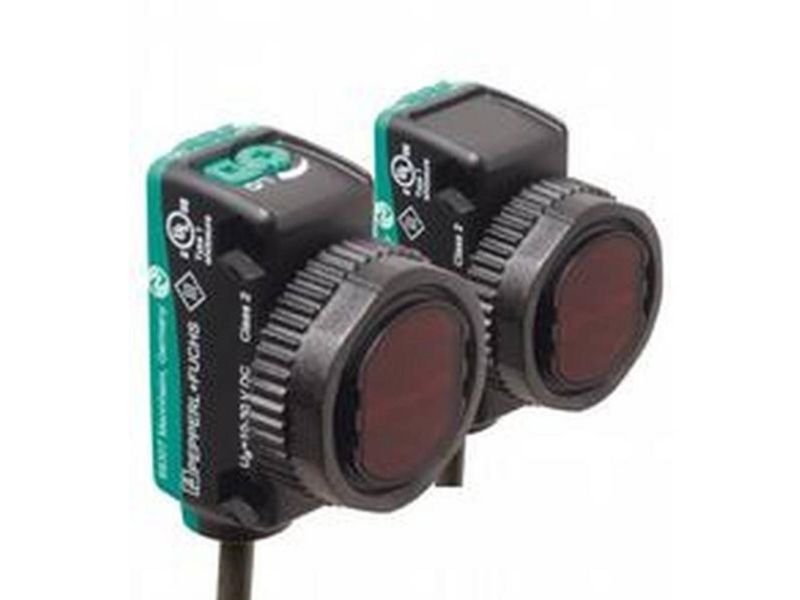

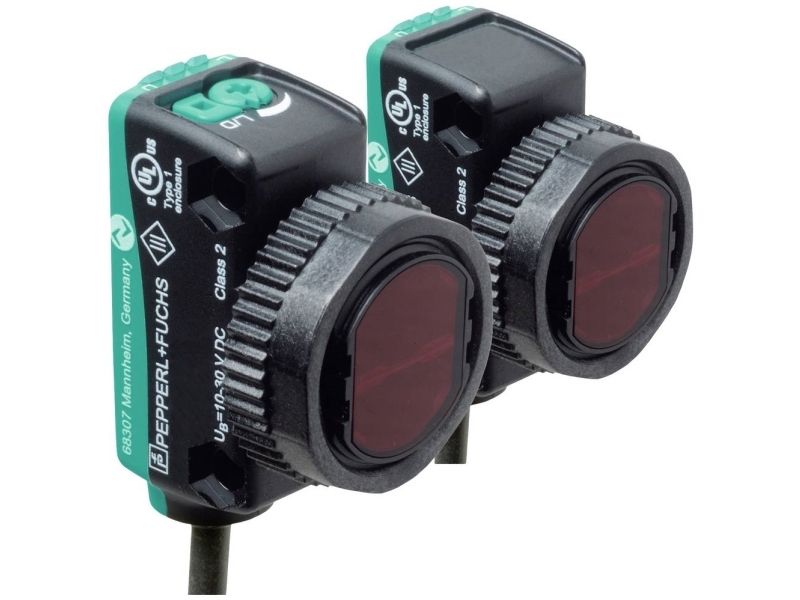

Pepperl+Fuchs Laser-envejs-lyssensor OBE20M-R103-S2EP-IO-L 284461 1 stk

Envejs-laser-fotocelle OE20M-R103-S2EP-IO-L
EnkeltkomponenterSENDER: OBD20M-R103-S-IO-L.MODTAGER: OBE20M-R103-2EP-IO-L.Generelle dataRækkevidde: 0... 20 mGrænsevidde 30 m.Lyssender: LaserdiodeLystype: Rød, vekslende lysLastregistreringsdata BEMÆRK: LASERLYS , MÅ IKKE SES IND I STRÅLEN Laserklasse 1 Bølgelængde: 680 nm Stråledivergens: > 5 mrad; d63 < 2 mm i området 250 mm ... 750 mm Impulsvarighed: 1,6 µs Opdateringsfrekvens: Maks. 17,6 kHz Max. Puls energi 9,6 NJLyspletdiameter: Ca. 50 mm i en afstand af 20 m.Åbningsvinkel: ca. 0,3 °Fremmedlysgrænse: EN 60947-5-2:30000 luxParametre for funktionel sikkerhedMTTF_d: 440 a.Brugsperiode (T_M): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: - statisk on - power-on - blinkende (4 Hz) - kortslutning - blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: - statisk tænd - lysvej frit - statisk fra - objekt registreres - blinkende (4 Hz) - underskridelse af funktionsreservenBetjeningselementer: Modtager: Lys-/mørk-omskifterBetjeningselementer: Modtager: FølsomhedsindstillingParametreringsvisning: IO-Link-kommunikation: Led grøn kort kobling (1 Hz)Elektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: Sender: ≤ 13 mA - modtager: ≤ 13 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )Overførselshastighed: COM2 (38,4 kbit/s)IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Sender: - procesdataudgang: 2 bit - modtager: - procesdataindgang: 2 bit - procesdataudgang: 2 bitSIO-mode understøttelse: JaApparater ID: Sender: 0x110404 (1115140) - modtager: 0x110304 (1114884)Kompatibel masterport-type: AIndgangTestindgang: Stationsfrakobling ved +U_BudgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: - C/Q - BK: NPN sluttekontakt / mørk-koblende, PNP åbner/lystænding, IO-link - /Q - WH: NPN åbner / lystænding, PNP sluttekontakt / mørk-koblendeSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 1250 HzReaktionstid 0,4 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Lasersikkerhed: EN 60825-1:2014Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1FDA-godkendt: IEC 60825-1:2007 complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser no. 50, dated June 24, 2007Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret - -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 15 mmKabinet højde 36,5 mmKabinetdybde 26,7 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning 2 m fast kabelMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAStel: Sender: Ca. 38 g modtager: Ca. 38 g.Ledningslængde: 2 m
Rækkevidde: 0... 20 m, lyssender: Laserdiode, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - BK: NPN sluttekontakt / mørk-koblende, PNP åbner/lystænding, IO-link /Q - WH: NPN åbner / lystænding, PNP sluttekontakt / mørk-koblende, tilslutning: 2 m fast kabel, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F), kabel fast installeret -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikke

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
