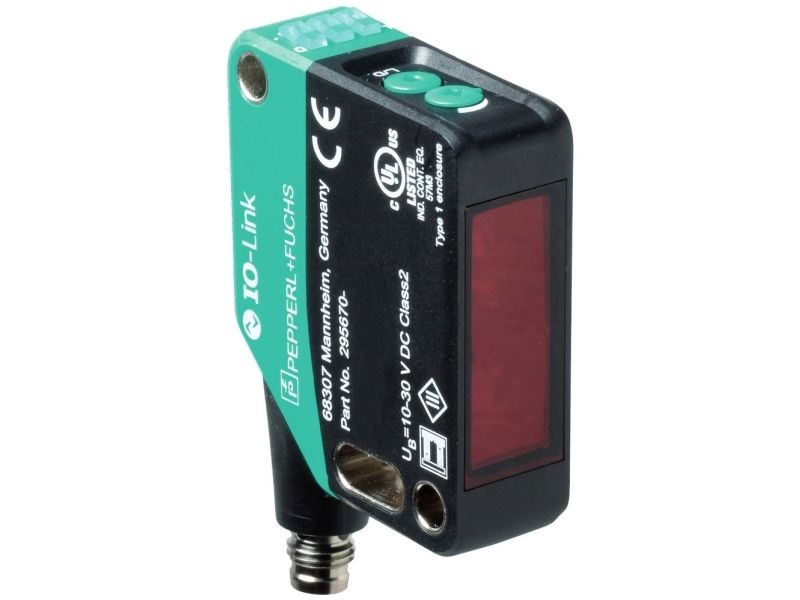

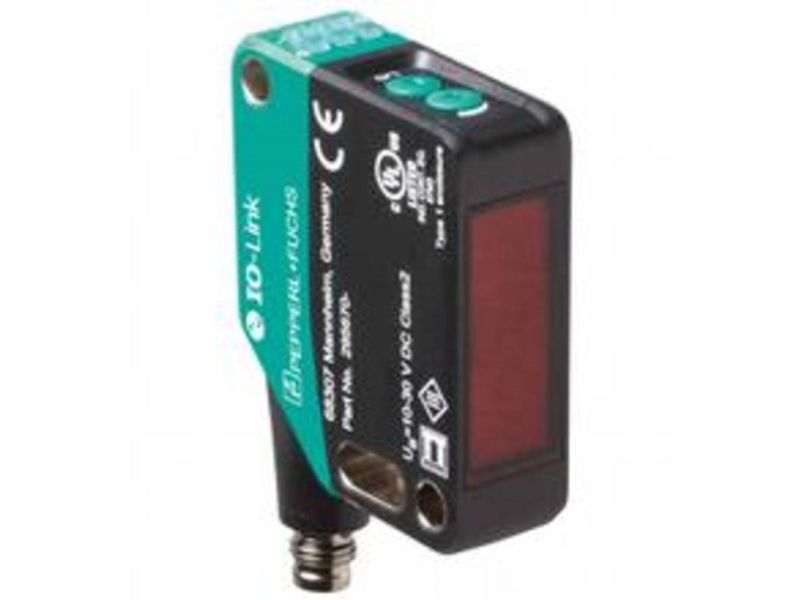

Pepperl+Fuchs Laser-reflekstion-lyssensor OBR25M-R200-2EP-IO-V15-L 295670-100037 1 stk

LASER-REFLEKSIONSFOTOCELLE OBR25M-R200-2EP-IO-V15-L
Generelle dataRækkevidde: 0... 25 mReflektorafstand: 0,5... 25 mGrænsevidde 33 m.Referenceobjekt: Reflektor H85-2Lyssender: LaserdiodeLystype: Rød, vekslende lysPolarisationsfilter: JaLastregistreringsdata BEMÆRK: LASERLYS , MÅ IKKE SES IND I STRÅLEN Laserklasse 1 Bølgelængde: 680 nm Stråledivergens: > 5 mrad d63 < 2 mm i området 250 mm ... 750 mm Impulsvarighed: 1,6 µs Opdateringsfrekvens: Maks. 17,6 kHz Max. Puls energi 9,6 NJLyspletdiameter: Ca. 50 mm i en afstand af 25 m.Åbningsvinkel: ca. 0,1 °Fremmedlysgrænse: EN 60947-5-2:60000 luxParametre for funktionel sikkerhedMTTF_d: 672 a.Brugsperiode (T_M): 20 a.Diagnosedækket (DC): 60 %Visning/betjeningselementerDriftsindikator: Grøn LED: - statisk on - power-on - blinkende (4 Hz) - kortslutning - blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: - statisk tænd - lysvej frit - statisk fra - objekt registreres - blinkende (4 Hz) - underskridelse af funktionsreservenBetjeningselementer: Lys-/mørkekontaktBetjeningselementer: FølsomhedsindstillingElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 15 mA ved 24 V driftsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )IO-Link-version: 1.1Enhedsprofil: Identification and diagnosis - Smart Sensor type 2.4Apparat-ID: 0x111204 (1118724)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 2 bit - procesdata udgang 2 bitSIO Mode-understøttelse: JaKompatibel masterport-type: AIndgangTestindgang: Stationsfrakobling ved +U_BudgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: - C/Q - Pin4: NPN sluttekontakt / mørk-koblende, PNP åbner/lystænding, IO-link - /Q - Pin2: NPN åbner / lystænding, PNP / sluttekontaktSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 2000 HzResponstid: 250 µsOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Lasersikkerhed: EN 60825-1:2014Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1CCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.FDA-godkendt: IEC 60825-1:2007 complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser no. 50, dated June 24, 2007Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F) - Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 15 mmKabinet højde 50,6 mmKabinetdybde 41,7 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Stik M12 x 1, 5-polet, kan drejes 90°Materiale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 37 g.
Rækkevidde: 0... 25 m, lyssender: Laserdiode, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN sluttekontakt/mørk-koblende, PNP åbner/lystænding, IO-link /Q - pin2: NPN åbner / lystænding, PNP / mørk-koblende, tilslutning: Stik M12 x 1, 5-polet, 90° drejelig, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
