Komplet 1-DIN Kit m. rum Opel matt-chrome CAN Bus

Komplet 1-DIN Kit m. rum Opel matt-chrome CAN Bus – radioramme, CAN-interface og adaptere

Dette komplette 1-DIN installationskit i acv pro quality gør det muligt at udskifte den originale Opel OEM radio (HU) med en eftermarkeds 1-DIN radio, samtidig med at vigtige køretøjsfunktioner via CAN Bus bevares. Sættet er udviklet til at matche instrumentbordets udtryk med en mat-krom facia og inkluderer rum (pocket) til en pæn og funktionel finish.

Anvendelse:
Til køretøjer med CAN Bus og 40-pin Quadlock Opel-stik samt OEM radioer som CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 og systemer fra Blaupunkt / Delphi / Siemens VDO.

Tilslutninger og interfaces:
CAN Bus interface
Hovedstik: 40 Pin Quadlock (Opel)
SWC (ratbetjening): OEM SWC til 3,5 mm jack / løs ledning
Antenneadapter: Fakra(m) til DIN(m) med 12V phantom feed
Blå/hvid ledning: +12V antenna remote

Leverede signaler (udgange):
Rød: +12V tænding (klemme 15)
Orange: +12V illumination (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremse-signal
Maks. belastning pr. udgang: 250 mA
Ved behov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)

Farve og finish:
Matt chrome (mat krom)

Passer til følgende køretøjer:
Opel Antara (L-A) 11/2006 – 11/2010
Opel Antara (L-A) 01/2011 – 03/2015
Opel Astra H (A-H) 03/2004 – 02/2007
Opel Astra H (A-H) 02/2007 – 11/2010
Opel Corsa D (S07) 10/2006 – 11/2008
Opel Corsa D (S07) 12/2008 – 11/2010
Opel Corsa D (S07) 01/2011 – 08/2014
Opel Zafira B (A-H) 07/2005 – 06/2010
Opel Zafira B (A-H) 02/2008 – 12/2014

Bemærk om kompatibilitet:
Reimporterede køretøjer eller biler med anden software kan give begrænset funktionalitet eller inkompatibilitet. Afhængigt af bilens udstyr og den eftermonterede radios funktioner/software kan enkelte betjenings- og køretøjsfunktioner være udeladt eller ændret. Ikke alle assistentsystemer understøttes nødvendigvis (fx Trailer Assist, E-Call og andre førerassistentsystemer).

Vigtig kontrol før montering:
Sammenlign de viste stik i kabelsættet med bilens stik og kontroller, at de passer både fysisk og teknisk.
Kontroller, at en af de angivne OEM head units har været monteret originalt.
Tjek OEM HU-indstillinger og bilens tilgængelige settings før afmontering.
Udfør funktionskontrol af køretøj, indstillinger og ratbetjening (SWC) før endelig samling.

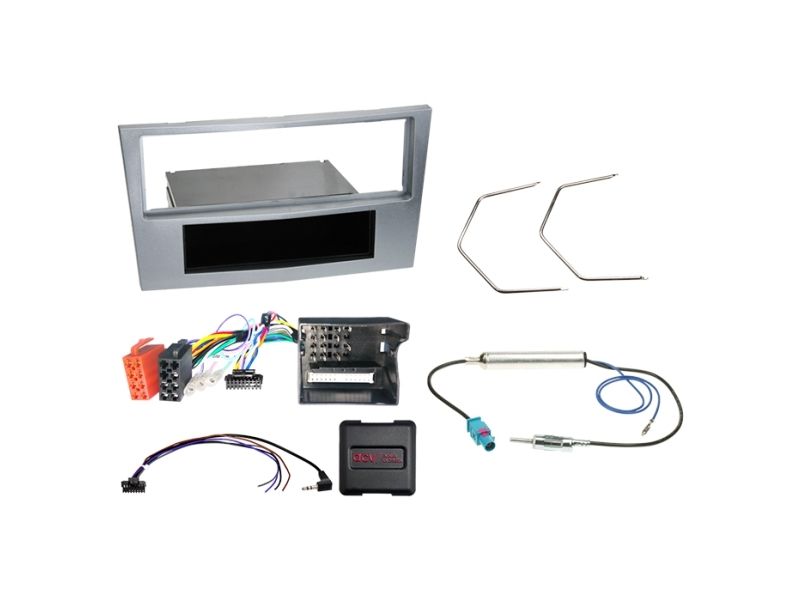

Indhold i pakken:
1-DIN facia plate med rum (pocket) – Opel matt-chrome
SWC/CAN-kabelsæt til Opel (40-pin Quadlock multilead)
Antenneadapter Fakra(m) til DIN(m) med 12V phantom
Aftræksnøgler til Opel (1 1/2 ISO)

Monteringsanbefaling:
Af sikkerheds- og funktionshensyn bør installation og eventuelle kabelændringer udføres af en faguddannet montør. Tilslut og konfigurer interfacet spændingsløst, og tilslut bilens hovedstik som det sidste. Ved fejl anbefales det at genmontere OEM radioen, etablere CAN Bus shut down og derefter kontrollere hardware-/konfigurationsopsætningen, inden systemet tilsluttes igen.
