Komplet 1-DIN Kit Fiat Grande Punto/Linea antracit

Komplet 1-DIN Kit Fiat Grande Punto/Linea antracit – radioramme, CAN-bus interface og adaptere

Dette komplette 1-DIN monteringskit gør det muligt at udskifte den originale fabriksradio (OEM HU) i Fiat Grande Punto og Fiat Linea med en eftermarkeds 1-DIN radio, samtidig med at vigtige køretøjsfunktioner genskabes via CAN-bus og ratbetjening (SWC) understøttes, hvor bilen er forberedt til det.

Anvendelse og kompatibilitet
Sættet er udviklet til køretøjer med CAN-bus i ISO-strømstikket og til biler, hvor den originale radio er fra Blaupunkt / Delphi / VDO.
Ikke egnet til køretøjer med Visteon / Daiichi / UConnect OEM radio.
Biler med Blue&Me: Blue&Me-modulet skal forblive monteret.
Bemærk: Reimporterede biler eller biler med afvigende software kan have begrænsninger i funktioner.

Passer til følgende køretøjer
Fiat Grande Punto (ZAF 199) 10/2005 – 05/2010
Fiat Linea (ZAF 323) 07/2007 – 01/2011

Farve
Antracit metallic

Stik og tilslutninger
CAN Bus
Radioforbindelse: ISO / Mini ISO
Ratbetjening (OEM SWC): 3,5 mm jack / løse ledninger (afhængigt af eftermarkedsradio)
Antenneadapter: OEM antenne ISO (han) til DIN (han)
Blå ledning: +12V amp remote (til f.eks. ekstern forstærker/antenneforstærker, afhængigt af bil og radio)

Tilgængelige signaler (udgange)
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremsesignal
Maks. belastning pr. udgang: 250 mA
Ved behov for mere end 250 mA: anvend relæ (min. 75 Ohm spolemodstand for 1 relæ / 150 Ohm for 2 relæer)

Vigtige bemærkninger om funktioner
Afhængigt af bilens udstyr, den valgte eftermarkedsradio og dens software kan enkelte funktioner være begrænsede, mangle eller blive erstattet af andre funktioner.
I nogle tilfælde understøttes ikke alle bilfunktioner (eksempelvis Trailer Assist, eCall eller andre førerassistentsystemer). Kontroller bilens indstillinger og funktioner i den originale radio før ombygning.

Kontrol før montering
Sammenlign de viste/angivne stiktyper med stikkene i bilen, og verificér at de passer både visuelt og teknisk.
Kontrollér at en af de nævnte OEM radio-typer har været monteret fra fabrikken.
Udfør altid funktionstest af bilfunktioner, bilindstillinger og ratbetjening (SWC) før endelig samling.

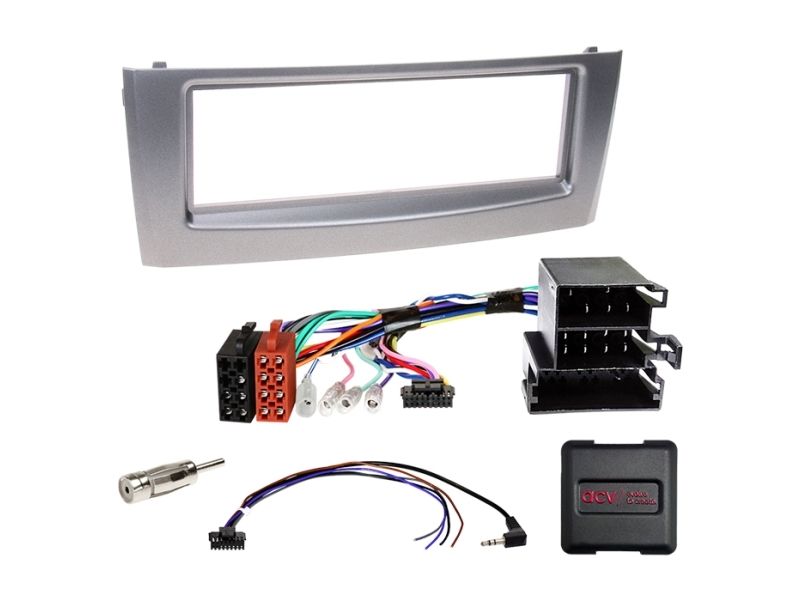

Indhold i pakken
1-DIN radioramme (facia plate) til Fiat Grande Punto/Linea – antracit
CAN-bus/SWC kabelsæt (Mini ISO multilead) til Citroën/Fiat/Ford/Opel/Peugeot (anvendes som interface til ratbetjening afhængigt af bil/radio)
Antenneadapter ISO (hun) til DIN (han)

Valgfrit tilbehør
Aktivt system-adapter Alfa Romeo/Lancia ISO til ISO (anvendes kun ved behov for aktivt system)

Monteringsanbefaling
Indstillinger for DIP-switch (hvis relevant) skal tilpasses den valgte eftermarkedsradio iht. manualen.
Frakobl altid original radio spændingsfrit før tilslutning, og tilslut bilens hovedstik som det sidste.
Ændringer i kabling og alternative tilslutninger bør kun udføres af faguddannet montør, da fejltilslutning kan påvirke funktion, garantibetingelser og i værste fald skade bil eller udstyr.
