Mercedes M-klasse/GL-klasse 2-DIN-sett

Komplet 2-DIN Kit Mercedes M-klasse/GL-klasse – facia, CAN-bus interface og HU-tilslutning til forstærket MOST25

Dette komplette 2-DIN monteringskit er udviklet til Mercedes M-klasse (W164) og GL-klasse (X164) og gør det muligt at opgradere til en eftermarkeds 2-DIN radio, samtidig med at bilens CAN-bus funktioner og ratbetjening (SWC) integreres via interface. Kittet inkluderer facia/ramme samt tilslutningsløsning til OEM forstærket lydsystem via MOST25 til RCA.

Kompatibilitet – køretøjer:
Mercedes GL-klasse (X164) 09/2006 – 05/2009
Mercedes GL-klasse (X164) 05/2009 – 07/2012
Mercedes M-klasse (W164) 07/2005 – 04/2008
Mercedes M-klasse (W164) 10/2008 – 07/2011
Mercedes ML (W164) 07/2005 – 04/2008
Mercedes ML (W164) 10/2008 – 07/2011

Passer til følgende OEM audio-konfigurationer:
Køretøjer med 2-DIN Audio 20 original radio
Køretøjer med 2-DIN Audio 50 APS / Comand NTG2 / NTG2.5 original navigation*
Køretøjer med OEM forstærket lydsystem MOST25**
Køretøjer uden Audio 10 original radio
Køretøjer uden Comand 2.0 / 2.5 original navigation
Køretøjer uden D2B OEM forstærket system

Tekniske data:
CAN-bus: Ja
Hovedstik: 40-pin Quadlock (Mercedes)
Audio til OEM forstærker: MOST25 > RCA (han) rød/hvid
RCA-tilslutning: Skal tilsluttes front preamp output på eftermarkeds headunit
Farve: Sort
Monteringsudskæring (HU/display): 172 mm x 98,5 mm

Vigtige bemærkninger:
Fader-funktion understøttes ikke.
I enkelte tilfælde kan der forekomme øget støj eller tænd/sluk-lyde afhængigt af OEM-system og valgt eftermarkedsradio.
DIP-switch indstillinger afhænger af radiofabrikant – se vejledning til både interface og din headunit.

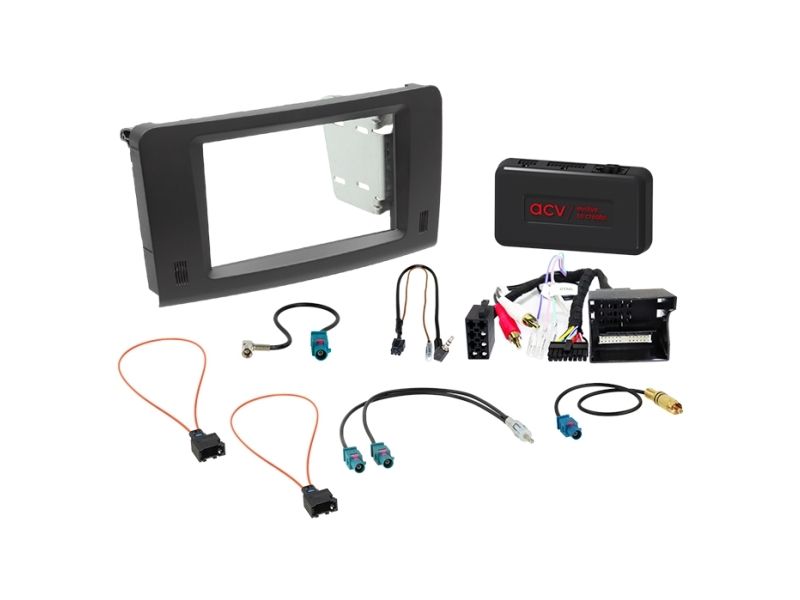

Indhold:
2-DIN facia/ramme (sort)
HU-tilslutningskabel / adapterkabel
CAN-bus interface med ratbetjeningsintegration (SWC)
MOST25 til RCA audio-konvertering (til OEM forstærket system)

Valgfrit tilbehør:
Facia lomme til 2-DIN facia (skruemontering) – varenr.: 271000-10
Facia lomme INBAY® til 2-DIN facia (skruemontering) – varenr.: 241000-10-1

Montering – generelle installationsanbefalinger:
Kontrollér først alle funktioner og køretøjsindstillinger på den originale radio.
Afbryd den originale radio spændingsfrit før arbejde.
Kontrollér alle interface- og kabeltilslutninger spændingsfrit, før systemet tilsluttes bilen.
Tilslut eftermarkedsradioens kabler i henhold til radioens manual, og tilslut hele installationen til bilens hovedstik til sidst.
Udfør derefter software-/opsætningskonfiguration af interface og test ratbetjening samt øvrige funktioner.

Professionel installation anbefales:
Ekstra tilslutninger, alternative forbindelser eller ændringer på ledningsnet bør kun udføres af uddannet fagmontør. Ændringer på det præmonterede ledningsnet kan påvirke funktion og kan medføre bortfald af produktgaranti.
