Komplet 2-DIN Kit m. rum – VW T5 2003-2015 / VW Touareg I 2003-2010

ACV premium monteringssæt til udskiftning af original VW-radio (OEM) med en eftermarkeds 2-DIN head unit. Sættet inkluderer 2-DIN radioramme med opbevaringsrum samt nødvendige adaptere til strøm, højttalere, antenne og ratbetjening (SWC), så installationen bliver teknisk korrekt og pæn i instrumentbordet.

Anvendelse og funktion
Dette komplette 2-DIN kit er udviklet til køretøjer, hvor bilproducenten har monteret en bilspecifik radio for at matche instrumentbordets design.
SWC/CAN-bus adapteren leverer de nødvendige analoge styresignaler til en eftermonteret radio, men understøtter ikke bilens interne funktionsmenuer eller køretøjsindstillinger via radioen.
Afhængigt af bilens udstyr og den valgte eftermarkedsradio kan enkelte betjeningsfunktioner ændre sig eller bortfalde.

Vigtige bemærkninger før montering
Sammenlign altid stik og ledningsnet på produktbilleder/angivelser med stikkene i bilen, og kontroller at de passer både optisk og teknisk.
Kontrollér hvilke OEM-radioer der har været monteret i bilen, samt hvilke funktioner/indstillinger der findes i den originale radio, før adskillelse.
Tjek DIP-switch indstillinger på interfacet før tilslutning, og udfør fuld funktionstest (radio, lyd, antenne, ratbetjening, bak-signal m.m.) inden endelig samling.

Tekniske data
Farve: Sort
Monteringsudskæring (2-DIN display): 173 mm x 98 mm
System: CAN Bus
Stiktype radio: 40-pin Quadlock VAG > ISO
Antenne: Fakra (han, sæt) > DIN (han) med 12V phantom power

Signaler som interfacet stiller til rådighed
+12V tænding (klemme 15, pink) maks. 1,5A
+12V illumination (klemme 58, orange) maks. 0,1A
+12V bak-signal (hvid) maks. 1,5A
Hastighedspuls (gul/grøn – gul/rød)
CAN-bus aktivering til OEM forstærket system (når relevant)

Kompatibilitet – head units (ratbetjening/SWC)
Understøtter tilslutning til mange eftermarkedsradioer via multilead/3,5 mm jack eller Key1/Key2 afhængigt af mærke, bl.a.: Alpine, Blaupunkt, Clarion, JVC, Kenwood, Pioneer, Sony, Zenec, XZent samt udvalgte China HU (Key1/Key2/GND).
DIP-switches skal indstilles korrekt til det valgte radiomærke (se vejledning/produktspecifikation).

Passer til følgende køretøjer
VW Caravelle (7H) 10/2004 – 09/2009**
VW Caravelle (7H) 09/2009 – 05/2015*
VW Multivan (7H) 02/2003 – 09/2009
VW Multivan (7H) 09/2009 – 05/2015*
VW T5 Transporter (7H) 08/2003 – 09/2009**
VW T5 Transporter (7H) 09/2009 – 05/2015*/**
VW Touareg I (7L) 06/2003 – 11/2006***
VW Touareg I (7L) 11/2006 – 02/2010***

Bemærkninger til køretøjsvarianter
* Køretøjer uden Golf V/IV style OEM-radio
** Køretøjer uden open dash / uden 1-DIN OEM HU / uden 2-DIN Delta 6 OEM HU / uden 2-DIN OEM MCD/MFD1 navigation
*** Touareg: Den originale aluminiumstværstang i instrumentbærer kan kræve modificering/fjernelse med værkstedsværktøj samt nye skruepunkter

OEM forstærket lydsystem
Sættet er beregnet til køretøjer uden OEM forstærket system, men der medfølger aktivsystem-adapter til køretøjer med OEM forstærket system (se indhold). Kontroller altid bilens lydsystemtype før montering.

Indhold i pakken

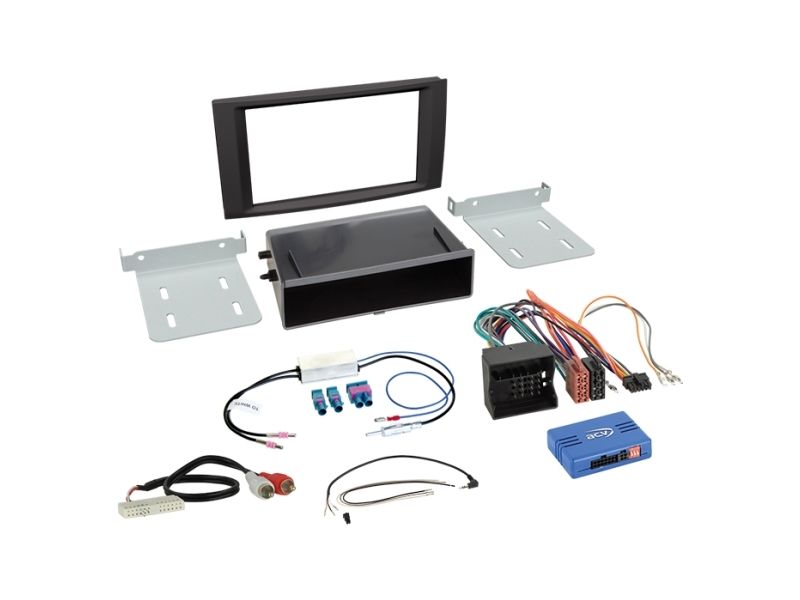

2-DIN radioramme med opbevaringsrum (VW T5/Touareg)
SWC-interface til Audi/Seat/Skoda/VW (40-pin Quadlock)
SWC multilead-kabel til tilslutning mod forskellige head units
Active system adapter (VW T5/Touareg Quadlock MQS-housing)
Antenneadapter Fakra (han, sæt) > DIN (han) med 12V phantom power

Valgfrit tilbehør
INBAY® lomme/rum til 2-DIN fronter (skruemontering) kan tilkøbes separat.

Monteringsanbefaling
Montering bør udføres af fagperson. Konfiguration og ændringer på interface/ledningsnet skal foretages spændingsløst, og der skal altid udføres sluttest af bilens funktioner og ratbetjening før endelig samling. Importerede køretøjer eller køretøjer med anden software kan have begrænset kompatibilitet i enkelte funktioner.
