2-DIN Kit m. rom Mercedes C-klasse 2004-2008

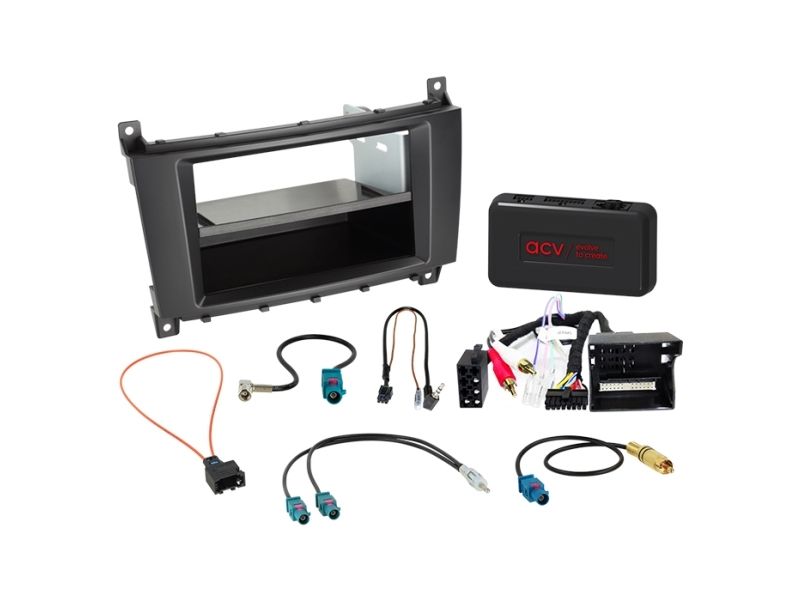

Komplet 2-DIN Kit med rum – Mercedes C-klasse 2004-2008

Komplet 2-DIN monteringssæt til Mercedes, der gør det muligt at udskifte bilens originale headunit med en eftermarkeds 2-DIN radio, samtidig med at du får en pæn OEM-lignende finish og et praktisk opbevaringsrum. Kittet er udviklet til biler med CAN Bus og passer til systemer med MOST25-forstærker via RCA tilslutning.

Funktion og anvendelse:
Til retrofit af 2-DIN radio i kompatible Mercedes-modeller
Understøtter CAN Bus integration (afhængigt af bilens OEM-udstyr)
Til OEM-forstærkede systemer: MOST25 > RCA (han) rød/hvid til forforstærkerudgang (front) på eftermarkedsradio

Stik og tilslutning:
Hovedstik: 40-pin Quadlock (Mercedes)
Audio til forstærker: MOST25 > RCA (han) rød/hvid
Bemærk: RCA skal tilsluttes front preamp output på retrofit headunit

Kompatibilitet (OEM-systemer):
Køretøjer med 2-DIN Audio 20 OEM headunit
Køretøjer med 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation (Sat Nav)*
Køretøjer med OEM forstærkersystem MOST25**
Ikke til: Køretøjer med Audio 10 OEM headunit
Ikke til: Køretøjer med Comand 2.0 / 2.5 OEM navigation
Ikke til: Køretøjer med D2B OEM forstærkersystem

Vigtig information:
Fader-funktion understøttes ikke
I enkelte tilfælde kan der, afhængigt af OEM-system og valgt eftermarkedsradio, forekomme øget støj eller tænd/sluk-lyd
DIP-switch indstillinger afhænger af radiofabrikant – se manualen til din retrofit radio og interface

Passer til følgende køretøjer:
Mercedes C-klasse (W203) 04/2004 – 02/2007
Mercedes C-klasse (S203) 04/2004 – 10/2007
Mercedes C-klasse (CL203) 04/2004 – 04/2008
Mercedes CLC-klasse (CL203) 05/2008 – 02/2011
Mercedes G-klasse (W463) 08/2008 – 06/2012

Specifikationer:
Farve: Sort
Monteringsudskæring (HU/display): 172 mm x 98,5 mm

Valgfrit tilbehør:
Lommerum til 2-DIN fronter med skruefastgørelse – varenr.: 271000-10
INBAY® lommerum til 2-DIN fronter med skruefastgørelse – varenr.: 241000-10-1

Monteringsvejledning (kort):
Kontrollér først alle OEM-funktioner og bilindstillinger i den originale radio
Afbryd den originale headunit spændingsfrit før tilslutning
Kontrollér interface-indstillinger og kabelkonfiguration spændingsfrit før sammenkobling
Tilslut først radioens kabel iht. radioens manual, derefter øvrige forbindelser
Tilslut bilens hovedstik til sidst, og udfør derefter software/opsætning af interface og radio (ratbetjening, kamera, håndfri, antenne phantom m.m.)
Foretag funktionstest af ratbetjening og bil efter installation

Professionel installation anbefales:
Yderligere tilslutninger, kabelændringer og alternative forbindelser bør kun udføres af uddannet montør. Ændringer i det præmonterede ledningsnet kan påvirke garanti og funktion og sker på eget ansvar.
