Komplet 1-DIN Kit Fiat 500(ZAF 312) beige 2007-2015

Komplet 1-DIN kit Fiat 500 (ZAF 312) beige 2007-2015 – radioramme, CAN-bus interface, SWC og antenneadapter

Dette komplette 1-DIN monteringssæt til Fiat 500 gør det muligt at udskifte bilens originale fabriksradio (OEM head unit) med en eftermarkedsradio, samtidig med at vigtige køretøjsfunktioner og betjening via ratknapper (SWC) kan bevares, afhængigt af bilens udstyr og den valgte radio.

Passer til følgende køretøjer:
Fiat 500 (ZAF 312) 10/2007 – 07/2015

Farve:
Beige

System og kompatibilitet:
CAN Bus
Udviklet til køretøjer med Blaupunkt / Delphi / VDO OEM-radio
Køretøjer med CAN-bus i ISO strømstik
Køretøjer uden analog SWC i Mini ISO connector C-2
Ikke beregnet til Visteon / Daiichi / UConnect OEM-radioer
Køretøjer med Blue&Me: Modulet skal forblive monteret

Stik og tilslutninger:
Hovedstik: ISO / Mini ISO
Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger
Antenneadapter: OEM antenne ISO (han) til DIN (han)
Blå ledning: +12V amp remote (til aktiveret forstærker/antenne, afhængigt af opsætning)

Tilgængelige signaler (via interface):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls (VSS)
Grøn: GND parkeringsbremse-signal
Maks. belastning på udgange: 250 mA
Hvis der kræves mere end 250 mA: anvend relæ (spoleresistans min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)

Vigtigt før montering:
Sammenlign altid de viste stik med bilens stik og kontroller, at de passer både fysisk og elektrisk
Kontroller, at en af de understøttede OEM-radioer har været monteret fra fabrikken
Tjek bilens OEM-indstillinger og funktioner før demontering, og udfør funktionstest af ratbetjening og bilfunktioner inden endelig samling
Genimporterede biler eller biler med anden software kan have afvigelser, som kan påvirke funktioner
Afhængigt af bilens udstyr og eftermarkedsradioens software kan enkelte funktioner mangle eller blive erstattet (fx visse assistentsystemer)

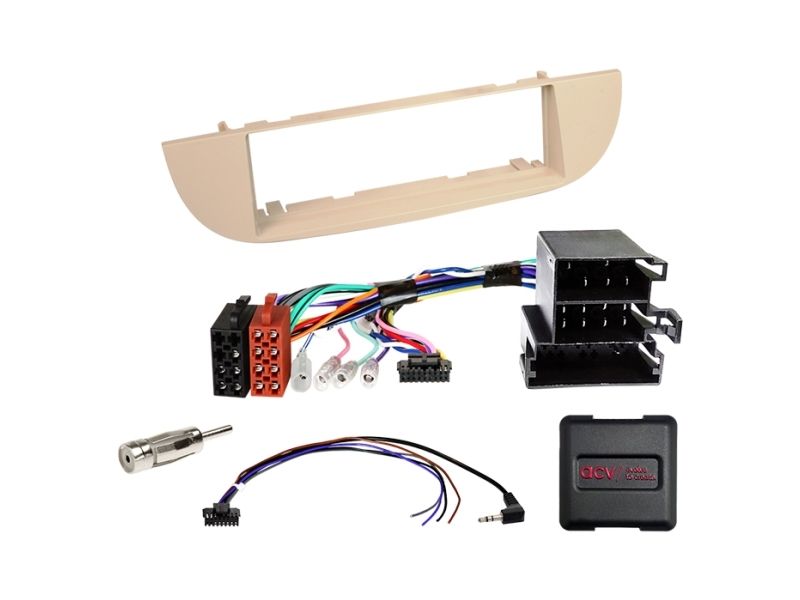

Indhold i pakken:
1-DIN radioramme (facia plate) til Fiat 500 10/2007–07/2015, beige
CAN-bus/SWC multilead adapter (Citroën/Fiat/Ford/Opel/Peugeot) Mini ISO
Antenneadapter ISO (hun) til DIN (han)

Valgfrit tilbehør (afhængigt af bilens lydsystem):
Aktivt system-adapter Alfa Romeo/Lancia ISO til ISO (kræves på udvalgte opsætninger med aktivt anlæg)

Installationsanbefaling:
Montering og ændringer i kabling bør udføres af fagperson med kendskab til CAN-bus og bilens ledningsdiagram
Tilslut og konfigurer interface og radio spændingsløst, og tilslut bilen som sidste trin
DIP-switch/konfiguration skal sættes efter den valgte radiofabrikant (se manual)
