Komplet 2-DIN Kit m. rum Opel Astra J 2009-2018 sølv

Komplet 2-DIN Kit m. rum Opel Astra J 2009-2018 sølv – radioramme og adaptere til eftermontering

Dette komplette 2-DIN monteringssæt fra acv (premium kvalitet) gør det muligt at udskifte bilens originale OEM-radio med en eftermarkeds 2-DIN hovedenhed i Opel Astra J. Sættet er tilpasset bilens instrumentbord og leveres i farven platin sølv, så monteringen får et fabriksnært udtryk.

Anvendelse:
Monteringssættet er udviklet til køretøjer med CAN-Bus og ratbetjening (SWC). Afhængigt af bilens udstyr indeholder kittet de nødvendige adaptere og interfaces for at kunne installere ny radio og samtidig bevare centrale bilfunktioner.

Passer til følgende køretøjer:
Opel Astra J (P-J) 12/2009 – 06/2012
Opel Astra J (P-J) 06/2011 – 08/2018

Kompatibilitet (vigtige forudsætninger):
Til køretøjer med CD300 / CD400 original radio
Til køretøjer med monokromt OEM-display
Ikke til køretøjer med IntelliLink OEM Sat Nav
Ikke til køretøjer med farve OEM-monitor

Bevarede funktioner (afhængigt af bil og radio):
Ratbetjening (SWC)
Bilindstillinger via interface (vehicle settings supported)
Bip/klokker (chimes supported)
PDC bag (PDC rear supported)

Bemærk om begrænsninger:
I nogle biler understøttes ikke alle originale funktioner efter retrofit. Det kan fx omfatte Trailer Assist, E-Call eller andre førerassistentsystemer.
Funktionalitet kan variere afhængigt af bilens udstyr samt software og muligheder i den eftermonterede 2-DIN radio.

Tilslutninger og stik (oversigt):
Køretøjsside: 48-pin Opel stik
Antenne: OEM Fakra Z (han) til DIN (han) inkl. 12V phantom power
Ratbetjening: SWC til multilead (42ctmultilead3) for kompatible hovedenheder

Tilgængelige udgangssignaler fra interfacet:
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bak-signal
Grøn: GND parkeringsbremse-signal
Gul/sort: GND telefon mute-signal
Samlet belastning på udgange: maks. 100 mA

Strøm/relæ (vigtigt):
Ved behov for mere end 100 mA anbefales relæ
1 relæspole: minimum 75 Ohm
2 relæspoler: minimum 150 Ohm

DIP-switch indstillinger:
DIP-switches bruges til aktivering/tilpasning af OEM-display og opsætning til radiofabrikat.
DIP 1: ON = Pioneer / OFF = Sony
DIP 2: ON = biler med 2-linjers display / OFF = biler med 4-linjers display

Kontrol før endelig montering:
Sammenlign de afbildede stik med bilens stik og kontrollér, at de passer både optisk og teknisk.
Kontrollér at en af de angivne OEM-radioer har været monteret fra fabrikken.
Test bilfunktioner, bilindstillinger og ratbetjening (SWC) før den endelige samling.

Farve:
Platin sølv

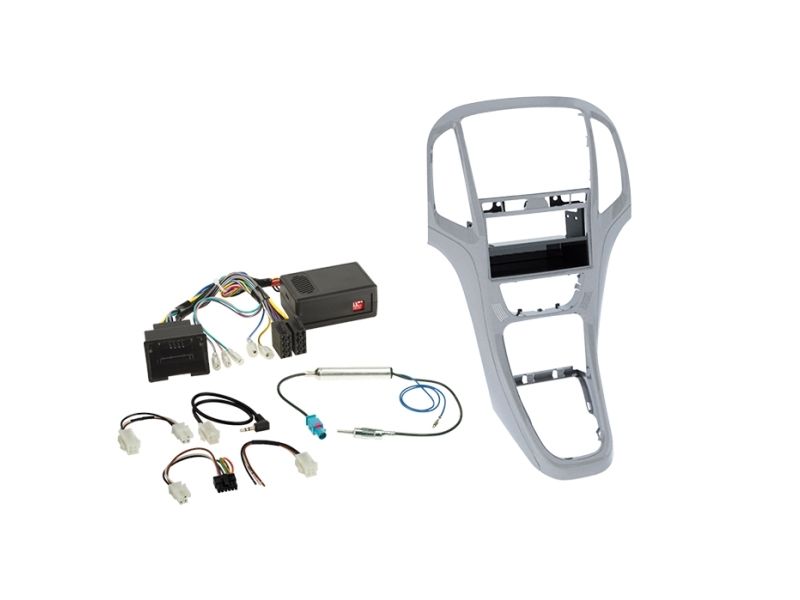

Indhold i pakken:
2-DIN faciaplate/radioramme med rum (pocket) til Opel Astra J, platin sølv (281230-23-3)
CAN-Bus/SWC interface til Chevrolet/Opel (48-pin) (42hvx01)
SWC multilead til kompatible hovedenheder (Pioneer 2022 m.fl.) (42ctmultilead3)
Antenneadapter Fakra (han) til DIN (han) med 12V phantom power (1524-03)

Tilvalg (ekstra):
INBAY® facia pocket til 2-DIN facia plates, skruefastgørelse (241000-07-1)
