Komplet 2-DIN Kit Opel matt chrome CAN Bus

Komplet 2-DIN Kit Opel matt chrome CAN Bus – monteringssæt med CAN-bus, SWC og antenneadapter

Dette komplette 2-DIN installationskit i acv pro kvalitet gør det muligt at udskifte bilens originale OEM-radio med en eftermarkeds 2-DIN head unit, samtidig med at vigtige køretøjsfunktioner bevares via CAN-bus. Sættet er udviklet til Opel-køretøjer med 40-pin Quadlock og OEM-radioer fra Blaupunkt, Delphi eller Siemens VDO.

Frontpladen (facia) i matt chrome er designet til at matche instrumentbordets udtryk og giver en korrekt, stabil montering af en standard 2-DIN radio. Kittet inkluderer desuden interface og kabler til ratbetjening (SWC), samt antenneadapter med phantom power, så installationen bliver så tæt på plug-and-play som muligt.

Bemærk:
Signaltype: Analog
Det anbefales at sammenligne stik visuelt og teknisk med bilens originale stik før montering.
Afhængigt af bilens udstyr samt funktioner/software i den nye radio kan enkelte funktioner mangle eller blive erstattet.
Ikke alle køretøjsfunktioner understøttes altid (fx bestemte assistentsystemer). Kontrollér indstillinger i OEM-radio og bil før installation.

Tilslutninger og interfaces
Hovedstik til bil: 40-pin Quadlock Opel
Ratbetjening (OEM SWC): 3,5 mm jack / løse ledninger (afhængigt af radioens SWC-indgang)
Antenne: OEM Fakra (han) til DIN (han) med 12V phantom power
Blå ledning: +12V antenne remote

CAN-bus udgangssignaler (til rådighed via interface)
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremse-signal
Maks. belastning pr. udgang: 250 mA
Ved behov over 250 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)

Passer til følgende OEM-radioer
CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90
Køretøjer med Blaupunkt / Delphi / Siemens VDO OEM head unit

Passer til følgende køretøjer
Opel Agila (H-B) 04/2008 – 12/2014
Opel Combo (C) 10/2004 – 09/2011
Opel Meriva A (X01) 11/2005 – 03/2010
Opel Signum (Z03) 09/2005 – 08/2008
Opel Tigra Twin Top (X-C) 07/2004 – 11/2009
Opel Vectra C (Z02) 09/2005 – 09/2008
Opel Vivaro A (X83) 09/2006 – 01/2011 (køretøjer med trapez-formet OEM-radio)
Opel Zafira B (A-H) 07/2005 – 06/2010
Opel Zafira B (A-H) 02/2008 – 12/2014

Farve og mål
Farve: matt chrome
Monteringsudskæring (radio/display): 172 mm x 98,5 mm

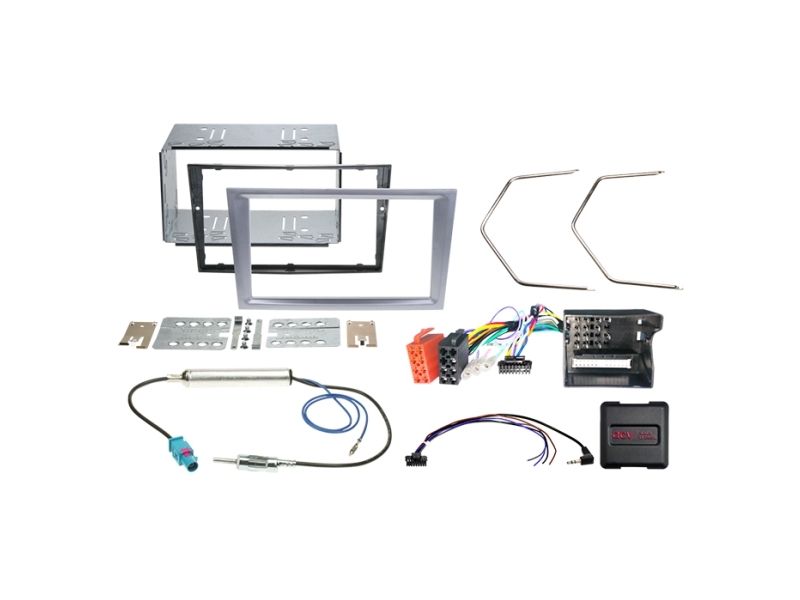

Indhold i pakken
2-DIN facia plate (Opel/Renault/Subaru/Suzuki) i matt chrome
CAN-bus interface og 40-pin Quadlock ledningsnet til Opel
SWC-løsning (ratbetjening) med 3,5 mm jack / løse ledninger
Antenneadapter Fakra (han) til DIN (han) med 12V phantom power
Afmonteringsnøgler til Opel (1 og 1/2 ISO)

Valgfrit tilbehør
Facia-lomme til 2-delt 2-DIN facia plate (ekstra opbevaringsrum) – varenr. 271000-06

Vigtig installationsinformation
Kontrollér funktioner og køretøjsindstillinger i den originale radio før demontering.
Foretag alle forbindelser uden spænding, og tilslut bilens hovedstik som sidste trin.
Efter montering: test ratbetjening, køretøjsfunktioner og indstillinger før endelig samling af instrumentbordet.
Løse ledninger/alternative tilslutninger er beregnet til faguddannede installatører, og ændringer kan påvirke garanti.
