Komplet 2-DIN Kit Porsche Cayenne 2011-2016 /Amp sort

Komplet 2-DIN Kit Porsche Cayenne 2011-2016 /Amp sort – monteringssæt til eftermontering af 2-DIN radio

Dette komplette 2-DIN installationskit til Porsche Cayenne gør det muligt at udskifte bilens originale OEM-headunit (PCM 3.1) med en eftermarkeds 2-DIN radio, samtidig med at nødvendige signaler og betjening integreres via CAN-bus. Sættet er udviklet til at passe ind i instrumentbordets originale design og leveres med de adaptere og interfaces, der typisk kræves for en korrekt og professionel montering.

Vigtigt før montering:
Kontrollér alle funktioner og indstillinger i den originale radio, inden den afmonteres.
Sammenlign stik og ledningsnet visuelt og teknisk med bilens originale forbindelser, før endelig installation.
Test alle funktioner, før radio og panel monteres endeligt.
Bemærk, at enkelte bilfunktioner i nogle tilfælde ikke understøttes (fx visse førerassistentsystemer afhængigt af bilens udstyrsniveau).

Kompatibilitet:
Porsche Cayenne 2014–2016
Til køretøjer med PCM 3.1 OEM headunit
Til køretøjer med OEM analogt forstærket lydsystem
Ikke egnet til køretøjer med OEM Burmester 3D High End Surround forstærkersystem
Til MOST-forstærkede systemer kræves en anden løsning (se MOST-variant).

Farve:
Sort

Tilslutninger og adaptere (tekniske specifikationer):
CAN-bus interface
Hovedstik: 40-pin Quadlock (Porsche)
Antenneadapter: Fakra (han) > DIN (han)
Bakkamera: RCA gul > indgang til bagkamera (rear view camera input)
AUX: RCA rød/hvid > AUX-indgang
Forstærket system: RCA rød/hvid (ikke tilsluttet i dette kit)
LVDS > USB-indgang
Blue/white (remote): +12 V amp switched remote

Tilgængelige signaler via interface:
Håndbremse (park brake)
Bakgear (reverse)
Tænding (ignition)
Hastighedspuls (speed pulse)
Ratbetjening (SWC)
PDC-lyde / chimes

Passer til følgende køretøjer:
Porsche Cayenne (2014–2016)

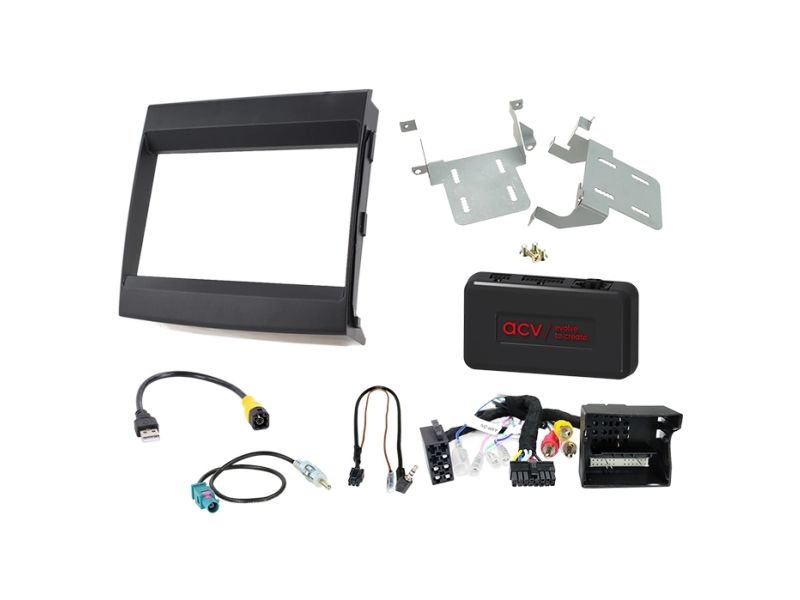

Indhold (scope of delivery):
2-DIN faciaplate / radioramme til Cayenne 2011–2016, sort (381323-09-1)
SWC-interface/adapter Porsche (Quadlock) (42spo008)
SWC ACV lead > Multilead til forskellige headunits (42ctmultilead)
Antenneadapter Fakra (han) > DIN (han) (1520-01)
Generel monteringsvejledning

Monteringsanbefaling (kort):
1) Afbryd OEM-headunit spændingsfrit.
2) Kontrollér interface- og kabelkonfiguration uden spænding.
3) Tilslut radiokabel efter den nye radios anvisninger.
4) Tilslut øvrige forbindelser (SWC, kamera, antenne m.m.).
5) Tilslut bilens hovedforbindelse til sidst.
6) Konfigurér interface og eftermarkedsradio iht. vejledning.
7) Udfør funktionstest (ratbetjening, PDC-lyde, tænding, bak-signal m.m.), før endelig samling.

Bemærk:
Tilslutninger, ændringer i ledningsnet og alternative forbindelser bør kun udføres af en uddannet fagmontør. Ændringer på det præmonterede ledningsnet kan påvirke produktets garanti og kræver kontrol op mod bilens kabeldiagram samt eventuelle producentgodkendelser.
