Skoda Fabia(5J) 2014-2022 i-dapter 1-DIN-sett

Komplet 1-DIN Kit Skoda Fabia (5J) 2014-2022 i-dapter – radioblende med opbevaringsrum, CAN-bus infodapter og kabelsæt

Dette komplette 1-DIN monteringssæt gør det muligt at udskifte bilens originale OEM-headunit med en eftermarkeds 1-DIN radio, samtidig med at vigtige bilfunktioner bevares via CAN-bus interface. Sættet er udviklet til at passe optisk i instrumentbordet og leverer de nødvendige adaptere til en teknisk korrekt installation i Skoda Fabia III (5J).

Funktion og anvendelse
Mange bilproducenter anvender bilspecifikke headunits for at matche designet i kabinen. Med dette 1-DIN kit får du en radioblende med lomme samt et i-dapter/infodapter-system, der afhængigt af bilens udstyr kan genskabe visning og styring af udvalgte køretøjsfunktioner på den nye radio. Det anbefales altid at sammenligne stik og tilslutninger med bilens originale konnektorer før montering.

Passer til følgende køretøjer
Skoda Fabia III (5J) 11/2014 – 08/2018
Skoda Fabia III (5J) 08/2018 – 04/2022

Farve
Sort

Kompatibilitet og vigtige begrænsninger
Kun til køretøjer med ratbetjening (SWC) og CAN-bus.
Ikke til køretøjer med MOST originalt forstærkersystem.
Ikke til køretøjer med open dash.
Ikke til køretøjer uden OEM-forberedelse (SWC/højttalere/headunit).
Bemærk: Ikke alle køretøjsfunktioner og indstillinger understøttes i alle varianter. Funktioner kan variere afhængigt af bilens udstyr, software og den valgte eftermarkedsradio.

Understøttede funktioner (afhængigt af bil og radio)
Ratbetjening (SWC)
Visning af klimaanlæg (visualisation climate control)
Visning af OPS/PDC (visualisation OPS)
CAR-køretøjsindstillinger understøttet
Betjening af CAR-køretøjsmenu via SWC-taster

Bemærk om parkeringsassistent
Ved køretøjer med front PDC kan front PDC vises efter tænding i displayet.
Afslut visningen ved at kvittere via bilens PDC-kontakt.

Stik og tilslutninger
Hovedstik: 52-pin Quadlock VAG
Antenne: OEM Fakra (han, dobbelt) til ISO (han) inkl. 12V phantom-forsyning
Blå ledning: +12V antenne remote

Signaler der leveres af interfacet
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (VSS)
Grøn: GND parkbremsesignal
Maks. samlet belastning på udgange: 100 mA

Ved strømbehov over 100 mA
Anvend relæ(er).
1 relæ: spolemodstand min. 75 Ohm
2 relæer: samlet spolemodstand min. 150 Ohm

Noter til køretøjer med MIB II
Menuindstillinger: Reverse-signal ud (lilla/hvid) tilsluttes radioen, hvis radioen kræver separat bak-signal.
Kamera: RCA (gul) tilsluttes radioens bakkamera-indgang og konfigureres i radioen.
Køretøjsindstillinger og køretøjsinformation kan spejles på eftermarkedsmonitoren afhængigt af system og radio.

E-Call
E-Call understøttes ikke direkte med dette sæt.
Til køretøjer med E-Call kræves en separat løsning til bevarelse af E-Call-funktionen (ekstraudstyr).

Vigtige forbehold
Reimporterede køretøjer eller køretøjer med anden software kan have afvigelser i kompatibilitet og funktion.
Kontrollér bilens OEM-headunit og køretøjsindstillinger før installation, og funktionstest ratbetjening, køretøjsfunktioner og indstillinger før endelig montering.

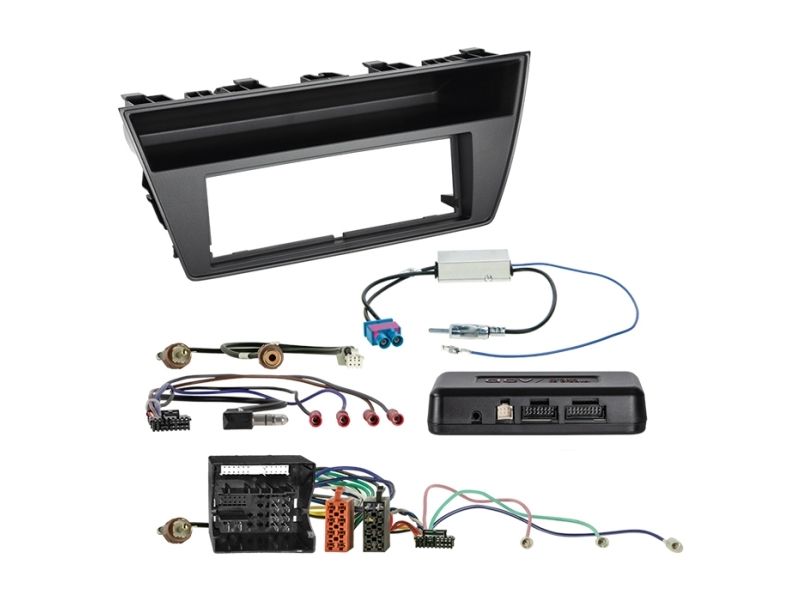

Indhold i pakken
1-DIN radioblende med opbevaringsrum til Skoda Fabia (5J)
Infodapter 52-pin Quadlock (CAN-bus) med understøttelse af SWC
SWC multilead til forskellige eftermarkedsradioer
Antenneadapter Fakra (dobbelt) til ISO med 12V phantom-forsyning

Valgfrit tilbehør
Adapter til bakkamera (til visse MIB II-konfigurationer)
Modul til bevarelse af E-Call-funktion (ved køretøjer med E-Call)

Monteringsanbefaling
Installation bør udføres af faguddannet montør. Kontrollér alle forbindelser spændingsløst, før systemet tilsluttes bilen. Tilslut bilens hovedstik som sidste trin, og udfør efterfølgende softwareopsætning af interface samt konfiguration af eftermarkedsradio (ratbetjening, kamera, håndfri, antenne phantom m.m.). Ved fejl anbefales det at genetablere OEM-headunit for fejlsøgning og sikre korrekt CAN-bus shutdown før ny tilslutning.
