Komplet 2-DIN Kit Mercedes SLK(R171) 2004-20011

Komplet 2-DIN kit til Mercedes SLK (R171) 2004–2011 – radioramme, kabler og ratstyring (CAN-Bus)

Dette komplette 2-DIN monteringskit gør det muligt at udskifte bilens originale head unit i Mercedes SLK-Klasse (R171) med en eftermarkeds 2-DIN radio, samtidig med at nødvendige adaptere og interface til bilens CAN-Bus og ratbetjening (SWC/LFB) medfølger. Sættet er i acv premium kvalitet og er udviklet til en OEM-lignende integration i instrumentbordet.

Funktion og anvendelse
Monteringssættet er designet til køretøjer, hvor der fra fabrikken kan være monteret 2-DIN Audio 50 APS / Comand NTG2 / NTG2.5. Afhængigt af bilens udstyr og den valgte eftermarkedsradio kan enkelte funktioner være begrænsede eller ændre funktionalitet. Sammenlign altid de viste/angivne stik med bilens eksisterende stik – både optisk og teknisk – før montering.

Kompatibilitet (køretøjer)
Mercedes SLK-Klasse (R171) 03/2004 – 03/2008
Mercedes SLK-Klasse (R171) 04/2008 – 03/2011

Systemkrav og bemærkninger
CAN-Bus interface: Ja
Stiktype: 2-pin Mercedes
CAN-Bus distributor: 2-pin
Til OEM forstærkersystem MOST: MOST > RCA (han) rød/hvid
RCA (han) > front preamp output på eftermarkedsradio
Fader: Ikke understøttet
Ur-justering: Ikke understøttet (kan i nogle tilfælde kræve kodning til Audio 20, hvis muligt)
I enkelte kombinationer af OEM-system og eftermarkedsradio kan der forekomme øget støj eller tænd/sluk-klik.

Passer til/forudsætninger (udstyrsniveau)
Køretøjer med Harman Kardon OEM forstærkersystem*
Køretøjer med MOST25 OEM forstærkersystem*
Køretøjer med Audiogateway*
Køretøjer uden Comand 2.0 / 2.5 OEM navigation
Køretøjer uden D2B optisk bus

Bemærk: Ikke alle køretøjsfunktioner kan garanteres med alle retrofit-enheder (fx visse førerassistentsystemer). Kontroller OEM head unit-indstillinger og bilens funktioner før installation.

Radioramme og finish
Farve/overflade: Sort med gummieret finish (rubberized surface black)
Monteringsudskæring til enhed/display: 173 mm x 98,5 mm

Valgfrit tilbehør
Lommeramme til 2-delt 2-DIN radioramme: varenr. 271000-06

Vigtige montageanbefalinger
Test alle funktioner på den originale radio inden afmontering.
Foretag alle forbindelser spændingsløst.
Kontrollér DIP-switch/indstillinger på interfacet i forhold til radiofabrikant (se manualen til din eftermarkedsradio og interfacet).
Tilslutning anbefales i korrekt rækkefølge, og bilens hovedstik tilsluttes som det sidste.
Udfør fuld funktionstest af ratbetjening, lyd og køretøjsfunktioner før endelig samling.

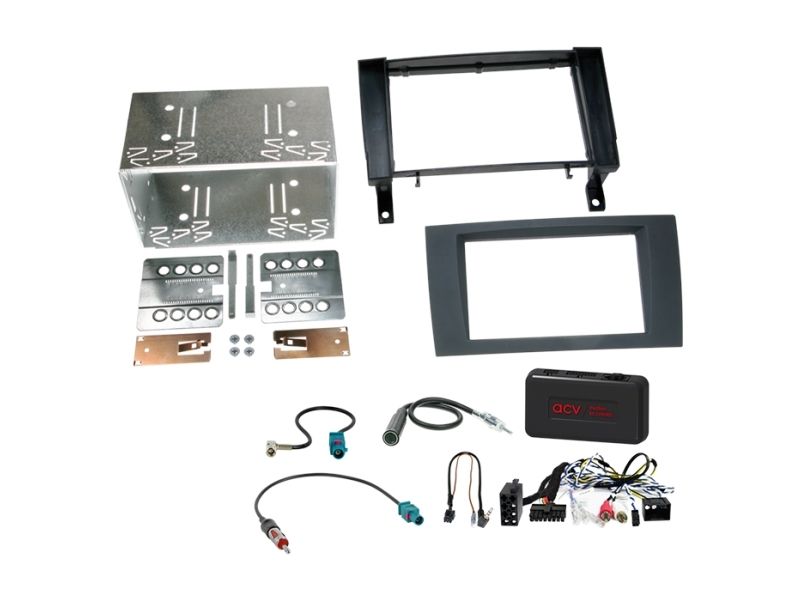

Indhold
2-DIN facia plate/radioramme
HU connector kit (kabelsæt/adaptere)
CAN-Bus/SWC interface til ratstyring (LFB)
Adapter til OEM forstærkersystem (M.O.S.T. til RCA) hvor relevant
Monterings- og konfigurationsanvisninger (henvisning til manual/vejledning)
