2-DIN-sett m. rom Seat/VW 52Pin Quadlock

Komplet 2-DIN Kit m. rum Seat/VW 52Pin Quadlock – radioramme, kabler og interfacesæt

Dette komplette 2-DIN monteringskit i acv premium kvalitet gør det muligt at udskifte bilens originale fabriksradio (OEM head unit) med en eftermonteret 2-DIN radio, samtidig med at centrale bilfunktioner via CAN-bus kan bevares, afhængigt af bilens udstyr og den valgte radio. Kittet er udviklet til Seat/VW med 52-pin VAG Quadlock og leveres med radioramme med opbevaringsrum samt nødvendige adaptere til antenne og ratfjernbetjening (SWC).

Vigtigt før køb og montering:
Sammenlign altid stik og ledningsnet på billeder/komponenter med bilens stik, og kontrollér at det både passer fysisk og teknisk.
Kontrollér også at en af de angivne OEM radioer har været monteret fra fabrikken.
Reimporterede biler eller biler med anden software kan have begrænset kompatibilitet i funktioner.
Nogle køretøjsfunktioner kan ikke understøttes efter udskiftning, f.eks. Trailer Assist, E-Call eller andre førerassistentsystemer.

Passer til følgende køretøjer:
Seat Alhambra II (7N) 06/2016 – 08/2019
VW Amarok (2H) 09/2016 – 07/2020*
VW Beetle (16) 06/2016 – 03/2018
VW Caddy IV (DU) 06/2015 – 09/2020
VW Sharan II (7N) 07/2015 – 10/2021
VW T6 (7HC) 07/2015 – 08/2019**

Bemærk til modelvarianter:
* Gælder køretøjer med kombineret radioenhed og CD i instrumentbordet.
** Gælder køretøjer uden Composition Audio MIB Entry OEM radio med front AUX/SD/USB.

Radioramme og montage:
Farve: Sort
Udsparing til HU/display: 173 mm x 98,5 mm
Inkluderer 2-DIN facia plate med opbevaringsrum (lomme) for et pænt OEM-lignende resultat i instrumentbordet.

Stik og system:
Hovedstik: 52-pin VAG Quadlock
Ratfjernbetjening: SWC-interface med multilead til kompatible eftermarkedsradioer (afhænger af radioens brand/model).
Antenne: Fakra (OEM) til DIN med phantom +12V antenneforsyning (phantom power).

Tilgængelige signaler via interface (afhænger af bil og opsætning):
+12V tænding (klemme 15) maks. 1,5A
+12V lys/illumination (klemme 58) maks. 0,1A
+12V bakgearssignal maks. 1,5A
Hastighedspuls (VSS)

Diagnostik LED (interface):
Blå blink: CAN-bus søgning
Blå konstant: CAN-bus aktiv
Rød: +12V tændingsstrøm aktiv

Antenne og phantom power:
Blå ledning: +12V antenne remote
Kontrollér OEM antennens forsyningsspænding med den originale radio før installation, da nogle biler bruger 8,5V antenneforsyning. Ved 8,5V kan der være behov for en alternativ antenneadapter (med 8,5V phantom).

Funktioner og begrænsninger:
Køretøjsindstillinger kan være helt eller delvist ikke understøttet efter udskiftning af OEM radio.
E-Call er ikke understøttet som standard. Køretøjer med E-Call kan kræve en separat løsning for at bevare funktionen.
Afhængigt af bilens udstyr og den eftermonterede radios software/funktionsniveau kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af andre funktioner.

Bagkamera (hvis bilen har OEM bakkamera):
Køretøjer med originalt bakkamera kan kræve en separat adapter for kompatibilitet, afhængigt af platform og OEM radiosystem.

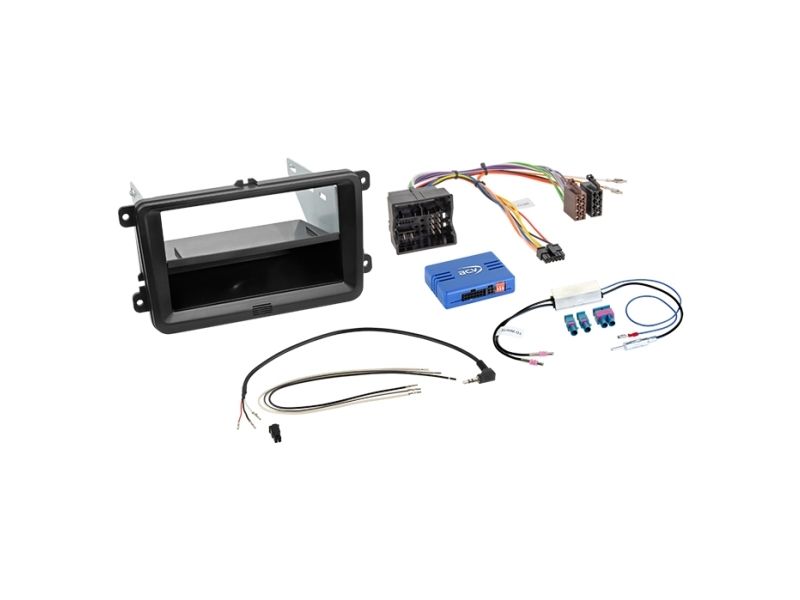

Indhold i pakken:
2-DIN radioramme (faccia plate) med opbevaringsrum til Seat/Skoda/VW, sort
CAN-bus/SWC-interface til Audi/MAN/Seat/Skoda/VW (52-pin Quadlock)
SWC multilead til tilslutning til forskellige eftermarkedsradioer
Antenneadapter Fakra (sæt) til DIN med 12V phantom power

Monteringsanbefaling (kort):
Kontrollér alle OEM funktioner og køretøjsindstillinger før demontering.
Foretag al konfiguration og tilslutning spændingsfrit.
Tilslut radioen iht. radiofabrikantens anvisninger, og tilslut køretøjet som sidste trin.
Udfør test af ratfjernbetjening, antenneforsyning, kamera og øvrige signaler før endelig samling.

Valgfrit tilbehør:
Der kan tilvælges INBAY® lomme til 2-DIN facia plates med skruefastgørelse, hvis du ønsker en anden løsning til opbevaringsrummet.
