2-DIN-sett C-klasse/CLK-klasse /Amp D2B-sett

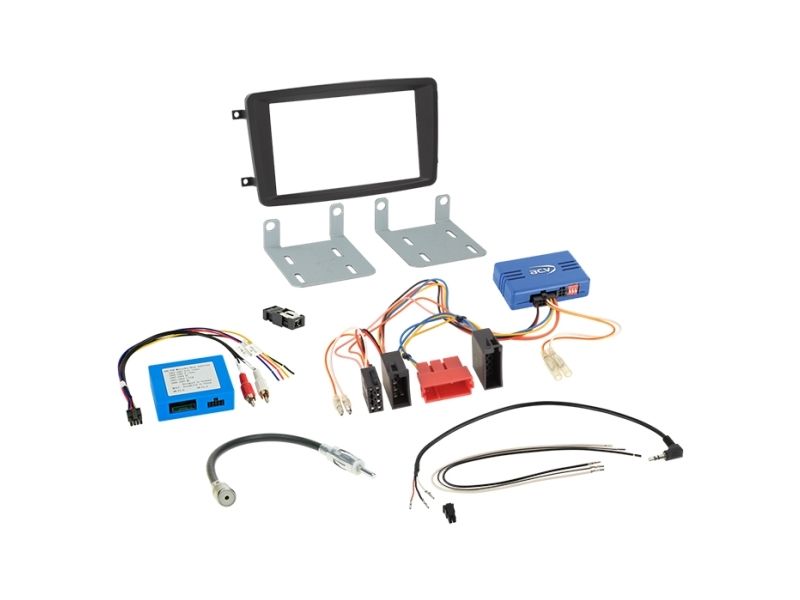

Komplet 2-DIN Kit C-class/CLK-class /Amp D2B – radioramme og tilslutningskit med CAN-bus og ratbetjening

Dette komplette 2-DIN monteringssæt gør det muligt at eftermontere en 2-DIN autoradio/navigation i udvalgte Mercedes-modeller (samt VW Crafter) med OEM 1-DIN radio. Kittet indeholder 2-DIN facia/radioramme samt HU-tilslutningskabel og interface til CAN-bus/ratbetjening (SWC), så installationen bliver korrekt og integreret med bilens elektronik.

Vigtige bemærkninger:
CAN-bus interface (kræver korrekt tilslutning og konfiguration)
Kontrollér DIP-switches til den eftermonterede HU (retrofit radio) før tilslutning
Biler med “open dash” kan kræve kodning til OEM HU (hvis nødvendigt)
Forkert tilslutning kan beskadige interface – mål og verificér altid før endelig tilslutning

Kompatibilitet (køretøjer):
Mercedes C-klasse (CL203) 10/2000 – 01/2005
Mercedes C-klasse (W203) 08/2000 – 02/2004
Mercedes C-klasse (S203) 01/2001 – 02/2004
Mercedes CLK-klasse (A209) 03/2003 – 03/2004
Mercedes CLK-klasse (C209) 03/2002 – 04/2005
Mercedes G-klasse (W463) 10/2000 – 04/2007
Mercedes Vito/Viano (W639/V639) 10/2003 – 03/2006
VW Crafter med RCD 2001 1-DIN OEM HU

Understøttede OEM-enheder (eksempler):
Mercedes Audio 5 / Audio 10 (1-DIN OEM HU)
Mercedes Audio 30 APS (1-DIN OEM navigation)
Mercedes Comand 2.0 (OEM navigation)

Tekniske data:
Farve: Sort
Monteringsudskæring (HU-display): 172 mm x 98,5 mm
Tilslutning/stik: ISO / 10 Pin ISO / Mini ISO Mercedes
Signal/kommunikation: CAN-bus
Anvendelse: 2-DIN facia plate + HU connector kit med SWC (ratbetjening)

CAN-bus tilslutningsinformation (vejledende for fagmontør):
Komfort-interiør CAN (twistet): brun-rød = CAN high, brun = CAN low
CAN-bus kan findes i CAN-bus fordeler under dæklisten (sill cover) eller ved climatronic
Mini ISO: Pin 2 = CAN high, Pin 1 = CAN low
8-pin power: Pin 7 = CAN high, Pin 6 = CAN low
Comand 2.0 (18-pin AMP): Pin 9 = CAN high, Pin 8 = CAN low (ikke Robert Bosch CAN)

Forstærkersystem / Amp D2B:
Dette kit er beregnet til køretøjer med OEM-forstærket system. Kontrollér om bilen har optisk system, og verificér stiktype/benforbindelser før installation.
OEM HU med ISO blokstik kan kræve højttaler-ISO forlængerkabel (10 cm) – varenr.: 1322-02
OEM forstærket system uden B2B optisk system kan kræve aktiv systemadapter ISO til ISO – varenr.: 13-1190-50

Installation (generel rækkefølge):
1) Kontrollér alle funktioner i OEM HU og bilens indstillinger
2) Afbryd OEM HU helt spændingsfrit
3) Kontrollér alle interface- og kabeltilslutninger spændingsfrit
4) Kontrollér interface-konfiguration og HU-kabelkonfiguration (spændingsfrit)
5) Tilslut retrofit HU i henhold til radioens manual, tilslut derefter øvrige forbindelser
6) Tilslut bilen som sidste trin (hovedforbindelsen til sidst)
7) Udfør software/opsætning af interface samt indstilling af ratbetjening, evt. kamera, handsfree og antenne phantom power
8) Funktionstest af ratbetjening og bil

Fejlfinding (kort):
Ved fejl: monter OEM HU igen, etabler CAN-bus “shut down”, kontrollér interface-konfiguration og tilslut igen efter korrekt nedlukning

Indhold:
2-DIN facia plate (radioramme)
HU connector kit (kabler/stik til Mercedes ISO/10-pin/Mini ISO) med CAN-bus/SWC interface
Monterings-/tilslutningsinformation (afhængigt af leverance)

Valgfrit tilbehør:
Lomme til 2-DIN facia plates (kort version) – varenr.: 271000-10
Til køretøjer 2011–2014 med 2-DIN OEM HU: brug i stedet varenr.: 381094-27
Til køretøjer 2014–2022 med OEM HU: brug i stedet varenr.: 381094-35-1

Professionel anbefaling:
Ekstra tilslutninger, ændringer og måling/validering af kabelføring bør udføres af uddannet montør. Ændringer på det forsamlede ledningsnet kan påvirke produktgaranti og bilens fabriksgodkendelser.
