Komplet 2-DIN Kit Seat/Skoda/VW (Set) piano sort

Komplet 2-DIN Kit Seat/Skoda/VW (Set) piano sort – radioramme + adapterkabel med CAN-Bus og ratbetjening

Dette komplette 2-DIN monteringssæt i piano sort gør det muligt at udskifte bilens originale radio (OEM head unit) med en eftermarkeds 2-DIN radio/medieenhed, samtidig med at nødvendige signaler stilles til rådighed via CAN-Bus interface. Sættet er i acv premium quality og er udviklet til et OEM-lignende resultat i instrumentbordet.

Anvendelse
Sættet er beregnet til udskiftning af bilspecifik OEM radio, hvor bilens stik og funktioner kræver adaptere/interface ved retrofit. SWC-adapterdelen leverer analoge styresignaler til eftermarkeds HU (ratbetjening), men understøtter ikke køretøjsfunktioner eller køretøjsindstillinger i radioens menu.

Farve og mål
Farve: piano sort
Monteringsudskæring til HU-display: 172 mm x 98,5 mm

Stik og tilslutninger
CAN-Bus interface
Hovedstik mod bil: 40-pin Quadlock (VW-type)
Ratbetjening (OEM SWC) udgang: 3,5 mm jack / løse ledninger (afhænger af HU-krav)
Antenneadapter: OEM Fakra (han) (sæt) til DIN (han) / ISO (han)
Til køretøjer uden originalt forstærkersystem

Tilgængelige signaler (analoge udgange)
Rød: +12 V tænding (klemme 15)
Orange: +12 V lys/dæmper (klemme 58)
Lilla/hvid: +12 V bakgearssignal
Pink: hastighedspuls (VSS)
Grøn: GND håndbremsesignal
Maks. belastning pr. udgang: 250 mA
Ved strømbehov over 250 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)

Vigtige bemærkninger før montering
Sammenlign altid de viste/angivne stik med stikkene i bilen, og kontroller at de passer optisk og teknisk.
Kontroller hvilken OEM radio der har været monteret fra fabrikken, og hvilke funktioner/indstillinger der findes i den originale radio, før du afmonterer den.
Afhængigt af bilens udstyr samt funktioner og software i den nye eftermarkedsradio kan enkelte betjeningsfunktioner mangle eller være ændret.
Importerede biler eller biler med anden software kan have funktionsafvigelser.

OEM radio-kompatibilitet (udvalg)
VW: RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 samt RNS315 / RNS510
Ikke til: RCD320 med ISO-stik (uden Quadlock)
Skoda: Bolero / Stream samt Amundsen / Columbus (OEM navigation) – kan kræve OEM HU-cover afhængigt af udstyr

Passer til følgende køretøjer
Seat Alhambra (7N) 10/2010 – 04/2015
Seat Leon (1P) 04/2009 – 11/2012
Seat Toledo (NH) 03/2013 – 05/2015

Skoda Fabia (5J) 03/2007 – 04/2010 / 06/2010 – 06/2014
Skoda Octavia (1Z) 06/2004 – 05/2009 / 01/2009 – 03/2013
Skoda Rapid (NH) 10/2012 – 04/2015
Skoda Roomster (5J) 09/2006 – 04/2010 / 06/2010 – 02/2015
Skoda Praktik (5J) 09/2006 – 04/2010 / 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013 / 06/2013 – 05/2015
Skoda Yeti (5L) 08/2009 – 10/2013

VW Amarok (2H) 07/2010 – 08/2016
VW Beetle (16) 11/2011 – 06/2016
VW Caddy III (2K) 10/2003 – 08/2010 / 09/2010 – 04/2015
VW CC (3C/35) 06/2008 – 11/2011 / 02/2012 – 08/2016
VW EOS (1F) 05/2006 – 10/2010 / 10/2010 – 04/2015
VW Golf V (1K) 11/2003 – 09/2008
VW Golf V (1KM) 06/2007 – 10/2009
VW Golf V Plus (1KP) 01/2005 – 02/2009
VW Golf VI (1K) 11/2008 – 09/2012
VW Golf VI (1KM) 11/2009 – 04/2013
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Jetta V (1KM) 09/2005 – 10/2010
VW Jetta IV (162) 01/2011 – 08/2014
VW Passat B6 (3C2) 11/2005 – 07/2010
VW Passat B6 (3C5) 08/2005 – 07/2010
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sharan II (7N) 08/2010 – 04/2015
VW Tiguan I (5N) 10/2007 – 02/2011 / 06/2011 – 04/2016
VW Touran I (1T) 01/2003 – 09/2006 / 11/2006 – 04/2010 / 08/2010 – 04/2015

Indhold i sættet

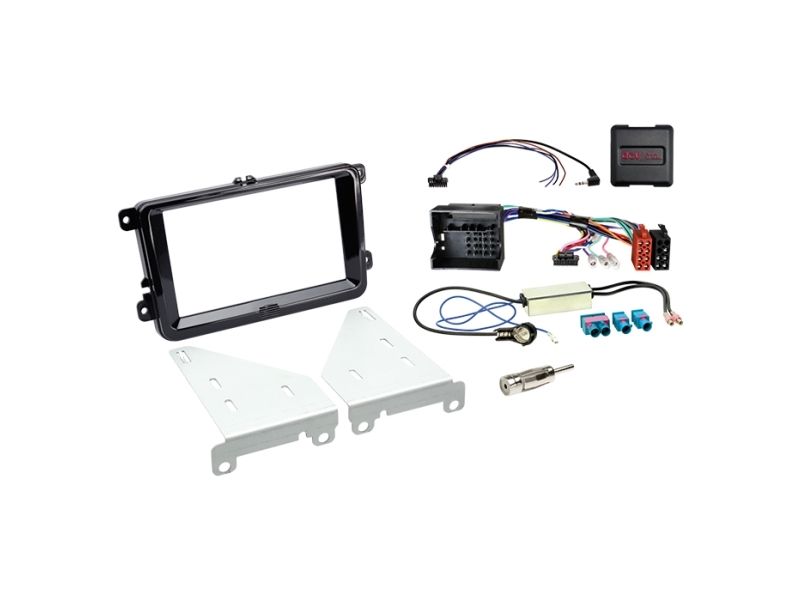

2-DIN radioramme/facia plate Seat/Skoda/VW (sort) (acv) – varenr. 381320-30-1
SWC/CAN-Bus adapterkabelsæt Seat/Skoda/VW inkl. multilead og antenneadapter Fakra (han) (sæt) til DIN/ISO – varenr. 42svw002-2

Valgfrit tilbehør
Facia-lomme til 2-DIN facia plates (skruefastgørelse): 271000-10

Monteringsvejledning (kort)
Afbryd altid OEM radioen spændingsfrit før tilslutning.
Kontroller interface-/DIP-switch indstillinger i manualen til den valgte eftermarkedsradio.
Tilslut eftermarkedsradioens kabler først, og tilslut bilens hovedstik (Quadlock) som sidste trin.
Test ratbetjening, antenne, bakgearssignal, lysdæmpning og øvrige funktioner, før endelig samling af instrumentbordet.
