Komplet 2-DIN Kit Porsche Panamera 2009-2016 Infodapter

Komplet 2-DIN Kit Porsche Panamera 2009-2016 Infodapter – monteringssæt til eftermontering af 2-DIN radio

Dette komplette 2-DIN monteringssæt til Porsche Panamera (2009-2016) gør det muligt at udskifte bilens originale OEM head unit med en eftermarkeds 2-DIN radio, samtidig med at vigtige køretøjsfunktioner kan bevares via CAN-bus/MOST infodapter. Sættet er udviklet til at passe visuelt i instrumentbordet og leveres med nødvendige adaptere til en professionel installation.

Kompatibilitet:
Porsche Panamera 2009 – 2016
Farve: Sort

Vigtigt om bilens udstyr:
Til køretøjer med ratbetjening (SWC) og CAN-bus
Til køretøjer med PCM 3.1 OEM head unit
Til køretøjer med OEM MOST-forstærket lydsystem
Ikke egnet til Burmester 3D High End Surround OEM forstærkersystem
Bemærk: Afhængigt af bilens udstyr kan enkelte funktioner være begrænset. Kontroller bilens originale indstillinger og funktioner før og efter montering.

Signaler og funktioner der understøttes (via interface):
Tænding (Ignition)
Hastighedssignal (Speed pulse)
Bakgear (Reverse)
Håndbremse (Park brake)
Ratbetjening (SWC)
Visualisering af OPS (optisk parkeringssystem)
PDC-lydsignaler (PDC chimes)

Tilslutninger og stik (udvalg):
Hovedstik: 40-pin Quadlock Porsche
Antenne: Fakra(m) > DIN(m)
Bakkamera: RCA gul > rear view camera input
AUX: RCA rød/hvid > AUX input
Forstærket system: RCA rød/hvid (ingen fader)
USB: LVDS > USB input
Remote til forstærker: blå/hvid = +12V amp switched remote

Installationsbemærkninger:
Kontroller altid, at stik og kabler matcher både optisk og teknisk med bilens originale forbindelser, før endelig montering.
Inden slutmontering anbefales det at teste alle funktioner (ratbetjening, PDC/OPS, bakkamera, tændingslogik m.m.).
For adgang til indstillinger kan det være nødvendigt at tilslutte reverse-signaludgangen (lilla/hvid) til radioenheden.
Til visning/opsætning af interface-indstillinger kan radioens bakkameraindgang skulle tilsluttes og konfigureres.

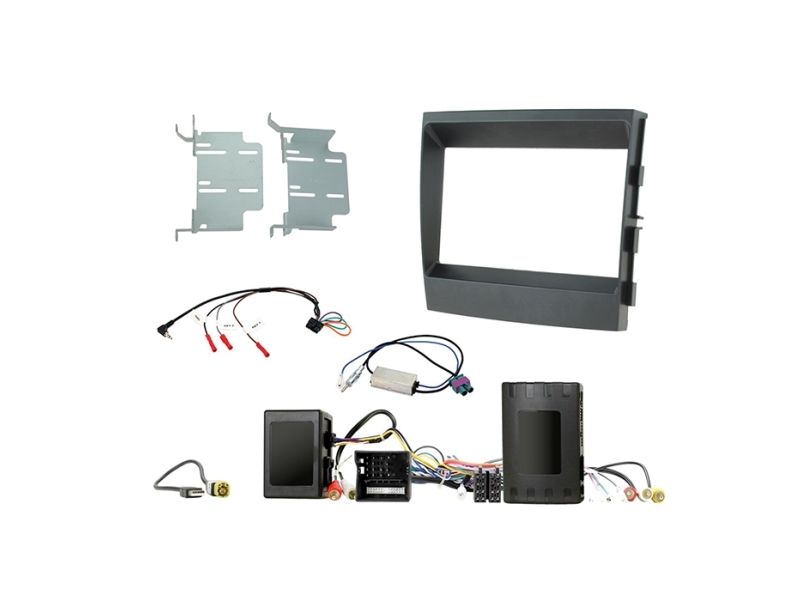

Leveringsomfang:
2-DIN radioramme/facia plate til Porsche Panamera 2009-2016, sort (381323-08-1)
Infodapter Porsche (911/Cayenne/Macan/Panamera) Amp MOST (43upo02)
SWC ACV lead > Multilead (42ctmultilead)
Antenneadapter Fakra(m) > DIN(m) (1520-01)
Antenneadapter Fakra(m) dobbelt > DIN(m) med 12V phantom power (1524-77)
USB-adapter til Porsche (modelafhængig)
Generelle installationsanvisninger

Anbefalet montageprocedure (kort):
1) Kontrollér OEM head unit-funktioner og bilens indstillinger
2) Frakobl OEM head unit spændingsfrit
3) Kontrollér interface- og kabeltilslutninger spændingsfrit
4) Tilslut først radioens ledningsnet iht. radioens vejledning
5) Tilslut øvrige forbindelser (SWC/kamera/antenne/phantom power) og tilslut bilen til sidst
6) Udfør software-/interfacekonfiguration og funktionstest

Til dig der vil opgradere infotainment i Panamera:
Med dette 2-DIN kit får du en samlet løsning til montering af moderne 2-DIN enhed i Porsche Panamera, inkl. radioramme og de nødvendige adaptere til at integrere signaler fra bilen. Det gør sættet ideelt ved opgradering til radio med fx Apple CarPlay/Android Auto (afhænger af den valgte 2-DIN enhed) uden at gå på kompromis med centrale køretøjsfunktioner.
