Komplet 1-DIN Kit BMW X3(E83) 02/2004-08/2010

Komplet 1-DIN Kit BMW X3 (E83) 02/2004-08/2010 – radioramme, SWC-interface og antenneadapter

Dette komplette 1-DIN monteringssæt gør det muligt at udskifte bilens originale fabriksradio (OEM head unit) med en eftermarkeds 1-DIN radio, samtidig med at udvalgte originale funktioner kan gendannes via interface. Sættet er udviklet til BMW X3 E83 med OEM radioenhed med display og korrekt stiktype.

Funktion og anvendelse
Mange biler er udstyret med en bilspecifik OEM radio, der er integreret i instrumentbordets design. Med dette kit får du en facia/radioramme til 1-DIN samt nødvendige adaptere, så installationen bliver mekanisk korrekt og elektrisk kompatibel, afhængigt af bilens udstyrsniveau.

Bemærk (vigtigt før køb)
Kontrollér, at stik og kabler matcher bilens originale forbindelser, og at den angivne OEM radioenhed har været monteret fra fabrikken.
Funktioner kan variere afhængigt af bilens software og udstyr (fx reimporterede biler). Visse bilfunktioner/assistentsystemer understøttes ikke nødvendigvis efter retrofit.
Kontrollér OEM-indstillinger og bilens funktioner før demontering, og lav en fuld funktions- og SWC-test før endelig montering.

Kompatibilitet
BMW X3 (E83) 02/2004 – 08/2010

Krav til bil/udstyr
Køretøjer med OEM head unit med display
OEM HU monteret i venstre side af karrosseriet
Køretøjer uden OEM dashboard monitor
Køretøjer uden OEM monitor sat nav
Køretøjer uden OEM forstærkersystem
OEM enheder skal frakobles: CD-changer / TV-tuner / telefonmodul

Tilslutninger og signaler
Bus: I-Bus
Hovedstik: 40-pin Quadlock (BMW)
Ratfjernbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger (afhængigt af radioens SWC-indgang)
Antenne: Fakra (han) til DIN (han), passiv adapter
Understøttet signal/funktion: SWC (ratbetjening), afhængigt af bil og eftermarkedsradio

Farve
Sort

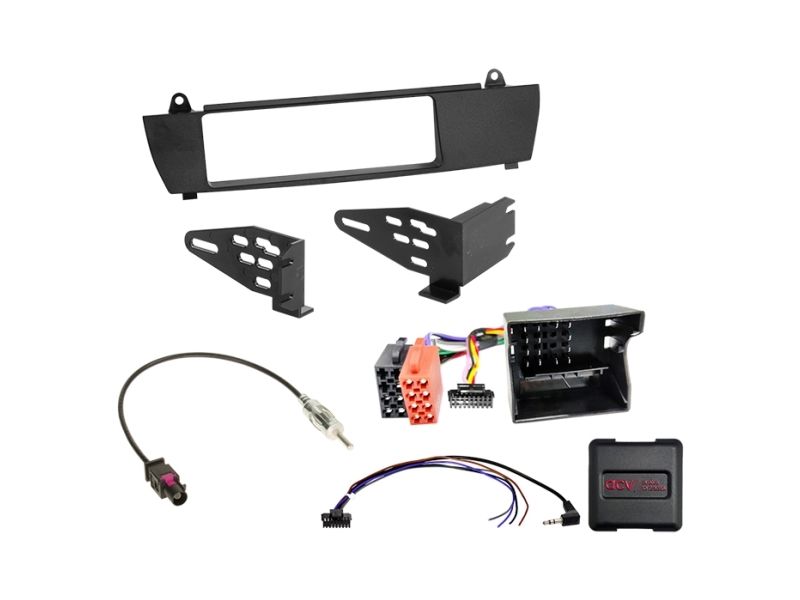

Indhold (scope of delivery)
1-DIN facia plate / radioramme til BMW X3 (E83) (OEM HU med display) – varenr.: 281023-08-0
SWC multilead I-Bus interface/kabelsæt til BMW 3/5/7-serie/X3/X5/Z4/Mini, 40-pin – varenr.: 42xbm004-0
Antenneadapter Fakra A (han) til DIN (han), passiv – varenr.: 1520-01-0

Installationsanbefalinger
Kontrollér alle OEM-funktioner og køretøjsindstillinger før afmontering.
Udfør tilslutninger spændingsløst, og tilslut bilens hovedforbindelse som sidste trin.
Interface kan kræve DIP-switch indstillinger afhængigt af producenten på den eftermonterede radio (se manualen).
Konfigurér eftermarkedsradioen til SWC/antenne/evt. phantom power iht. radioens manual, og test alle funktioner før endelig samling.

Vigtigt om ansvar og montering
Ændringer i kabelføring, alternative tilslutninger og arbejde med løse ledninger bør kun udføres af en uddannet installatør. Modifikationer kan påvirke godkendelser og garanti, og skal altid verificeres ved måling og sammenligning med bilens ledningsdiagram før tilslutning.
