2-DIN Kit m. rom Citroen/Opel/Peugeot piano

Komplet 2-DIN Kit m. rum – Citroën/Fiat/Opel/Peugeot (piano sort)

acv premium monteringssæt til udskiftning af original OEM-radio (HU) med en eftermarkeds 2-DIN radio. Sættet matcher instrumentbordets originale udtryk og indeholder både 2-DIN radioramme med opbevaringsrum samt nødvendige adaptere til tilslutning og ratbetjening (SWC) i kompatible køretøjer med åben radioåbning.

Funktion og anvendelse
Mange bilproducenter bruger bilspecifikke radioenheder. Dette 2-DIN installationskit gør det muligt at montere en standard 2-DIN enhed og samtidig bevare vigtige funktioner som ratbetjening, når bilens udstyr understøtter det. Afhængigt af bilens udstyrsvariant og den valgte eftermarkedsradio kan enkelte funktioner mangle eller blive erstattet af andre funktioner.

Tekniske oplysninger
Signal: Analog
Farve: Piano sort
Tilslutninger: ISO / Mini ISO
Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger
Antenneadapter: OEM antenne ISO(f) til DIN(m)
For køretøjer med åben radioåbning (open dash)
Kræver +12V tændingsplus og analog SWC i Mini ISO-stik (pin 10/11/12: SWC1/GND/SWC2)
Til køretøjer uden OEM HU (original radio)

Vigtigt vedr. SWC (ratbetjening)
Hvis SWC-kommandoer er byttet om, kan det i nogle tilfælde løses ved at ændre forbindelsen af grøn/blå ledning.
DIP-switch indstillinger afhænger af producenten på din eftermarkedsradio (se radioens manual).

Kompatible køretøjer
Citroën Jumper (250) 05/2014 – 10/2022
Citroën Jumper (250) 10/2022 – 06/2024
Citroën e-Jumper (259) 10/2021 – 06/2024
Citroën Relay (250) 2006 – 2024
Fiat 500 (ZAF 312) 07/2016 – 2023
Fiat 500L (ZAF 199) 10/2012 – 07/2017
Fiat 500L (ZAF 199) 07/2017 – 03/2022
Fiat Doblò (ZAF 263) 01/2015 – 06/2022
Fiat Ducato (ZFA 250) 05/2014 – 11/2021
Opel Movano Cargo C (Y) 10/2021 – 01/2024
Opel Movano Electric Cargo C (Y) 10/2021 – 01/2024
Peugeot Boxer (Y) 09/2014 – 12/2019
Peugeot Boxer (Y) 08/2018 – 06/2024
Peugeot e-Boxer (Y) 10/2021 – 06/2024

Leverede signaler
SWC (ratbetjening)

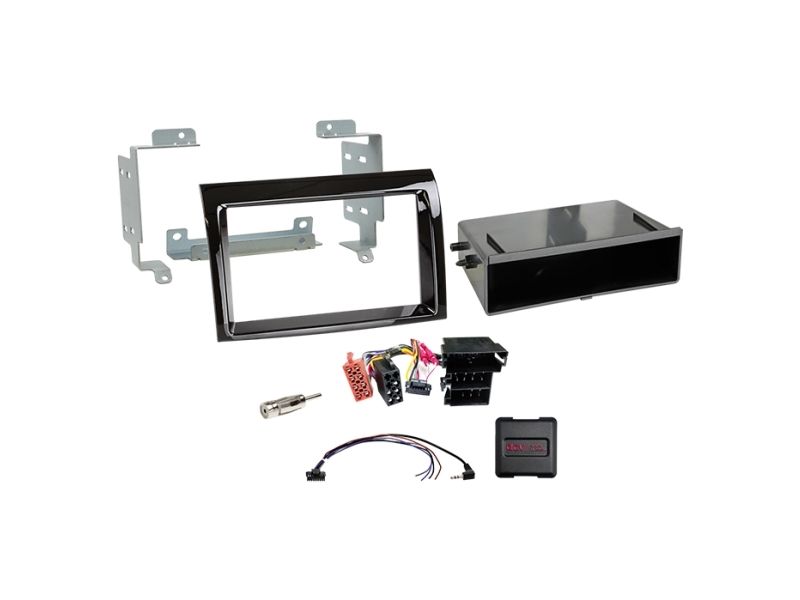

Indhold i pakken
2-DIN facia/radioramme med opbevaringsrum til Citroën/Fiat/Opel/Peugeot (piano sort) – item: 281094-29-1
SWC interface/kabelsæt Citroën/Fiat/Opel/Peugeot ISO/Mini ISO (multilead, løse ledninger) – item: 42xfa016-0
Antenneadapter ISO(f) til DIN(m) – item: 1500-00-0

Tilvalg
INBAY® lomme til 2-DIN facia (skruemontering) – item: 241000-10-1

Monteringsbemærkninger
Sammenlign altid stik og harness med bilens originale stik, og kontrollér at en af de angivne OEM-radioer har været monteret fra fabrikken. Tjek bilens funktioner og indstillinger i den originale radio før demontering, og udfør funktionstest af ratbetjening samt øvrige bilfunktioner inden endelig samling. Bemærk at visse bilfunktioner (f.eks. Trailer Assist, eCall eller andre førerassistentsystemer) i nogle tilfælde ikke understøttes via eftermontering.

Anbefalet installationsrækkefølge (kort)
1) Afbryd den originale radio spændingsfrit
2) Kontrollér alle forbindelser spændingsfrit (interface og kabler)
3) Tilslut eftermarkedsradio iht. radioens manual
4) Tilslut øvrige forbindelser (SWC, antenne, evt. phantom power, kamera, håndfri)
5) Tilslut hovedforbindelsen til bilen til sidst
6) Konfigurér interface og radio, og udfør fuld funktionstest før endelig montering
