2-ISO Kit m. rom Seat/Skoda/VW DIN

Komplet 2-ISO Kit med rum – Seat/Skoda/VW DIN

Komplet monteringskit til udskiftning af original radio (OEM head unit) i udvalgte Seat, Skoda og VW. Sættet indeholder 2-ISO frontplade med opbevaringsrum (lomme), kabelsæt til 40-pin Quadlock samt interface til ratbetjening (SWC), så du kan montere en eftermarkedsradio og samtidig bevare vigtige funktioner via CAN Bus, afhængigt af bilens udstyr.

Anvendelse
Mange bilproducenter bruger bilspecifikke OEM-radioer, der passer til instrumentbordets design. Dette installationskit samler de nødvendige dele til at erstatte OEM-radioen med en 2-ISO (DIN) eftermarkedsradio og genskabe forbindelser til bilens systemer via adaptere og interface.

Vigtige bemærkninger før montering
Kontrollér altid, hvilke OEM-enheder der har været monteret i bilen, og sammenlign stik visuelt og teknisk med billeder/standarder, før du monterer.
Nogle køretøjsfunktioner understøttes ikke altid efter retrofit, f.eks. Trailer Assist, eCall og visse førerassistentsystemer.
Tjek OEM-radioens og bilens indstillinger for tilgængelige funktioner før afmontering, og funktionstest ratbetjening og køretøjsindstillinger før endelig samling.
Der kan være behov for mindre tilpasning af frontpladen med værkstedsværktøj.
DIP-switch-indstillinger kan være påkrævet afhængigt af radiofabrikant (se manual til interface/radio).

Tekniske oplysninger
System: CAN Bus-interface med SWC (ratbetjening)
Front: 2-ISO udskæring med lomme (sort)
Frontplade kompatibilitet: 2-ISO universal udskæring 103 mm x 183 mm
Hovedstik: 40-pin Quadlock (VAG) til adapter/harness
Ratbetjening: OEM SWC til multilead (afhængigt af eftermarkedsradio)
Antenne: Fakra (han, sæt) til DIN (han) med 12V phantom

Signaler (udgangssignaler fra interface)
Pink: +12V tænding (klemme 15) maks. 1,5A
Orange: +12V illumination (klemme 58) maks. 0,1A
Hvid: +12V bakgearssignal maks. 1,5A
Gul/grøn og gul/rød: hastighedspuls (speed pulse)
Grå: interface n.c.
Blå: +12V antenne remote
Forstærkersignal (OEM): Quadlock pin 11 til +12V amp remote (DynAudio OEM forstærket system)

Understøttelse af OEM forstærket system
CAN Bus-aktivering af OEM forstærket system understøttes, afhængigt af bilens udstyr og opsætning. Reimporterede biler eller biler med anden software kan give begrænset kompatibilitet.

Diagnostik-LED på interface
Blå blink: søger CAN Bus
Blå konstant: CAN Bus aktiv
Rød: +12V tændingsstrøm aktiv

Passer til følgende køretøjer
Seat Alhambra (7N) 10/2010 – 04/2015
Seat Leon (1P) 09/2005 – 03/2009
Seat Leon (1P) 04/2009 – 11/2012
Seat Toledo (NH) 03/2013 – 05/2015
Skoda Fabia (5J) 03/2007 – 04/2010
Skoda Fabia (5J) 06/2010 – 06/2014
Skoda Octavia (1Z) 06/2004 – 05/2009
Skoda Octavia (1Z) 01/2009 – 03/2013
Skoda Rapid (NH) 10/2012 – 04/2015
Skoda Rapid (NH) 04/2015 – 05/2017
Skoda Roomster (5J) 09/2006 – 04/2010
Skoda Roomster (5J) 06/2010 – 02/2015
Skoda Praktik (5J) 09/2006 – 04/2010
Skoda Praktik (5J) 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013
Skoda Superb (3T) 06/2013 – 05/2015
Skoda Yeti (5L) 08/2009 – 10/2013
VW Amarok (2H) 03/2010 – 08/2016
VW Beetle (16) 11/2011 – 06/2016
VW Caddy (2K) 10/2003 – 04/2015
VW Caravelle (7H) 09/2009 – 05/2015
VW CC (3C/35) 06/2008 – 08/2016
VW EOS (1F) 05/2006 – 04/2015
VW Golf V (1K) 11/2003 – 09/2008
VW Golf V (1KM) 06/2007 – 10/2009
VW Golf V Plus (1KP) 01/2005 – 02/2009
VW Golf VI (1K) 11/2008 – 09/2012
VW Golf VI (1KM) 11/2009 – 04/2013
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Jetta III (1K5/1KM) 09/2005 – 10/2010
VW Jetta IV (162) 01/2011 – 08/2014
VW Multivan (7H) 09/2009 – 05/2015
VW Passat B6 (3C2) 11/2005 – 07/2010
VW Passat B6 (3C5) 08/2005 – 07/2010
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sharan II (7N) 08/2010 – 04/2015
VW T5 Transporter (7H) 09/2009 – 05/2015
VW Tiguan I (5N) 10/2007 – 04/2016
VW Touran (1T) 01/2003 – 04/2015

Kompatibilitet (OEM radioeksempler)
VW: RCD200, RCD210, RCD300, RCD310, RCD500, RCD510 samt RNS315, RNS510 (OEM navigation)
Skoda: Bolero, Stream, Amundsen, Columbus (OEM navigation)
Bemærk: Køretøjer med RCD320 (ISO) kan afvige. Kontrollér altid stiktype og udstyrsniveau.

Skoda-specifik note om OEM dækramme
På visse Skoda-modeller kan original OEM HU cover/dækramme være påkrævet afhængigt af udstyr og OEM-enhed. Dette er ikke altid inkluderet og skal evt. anskaffes separat.

Farve
Sort

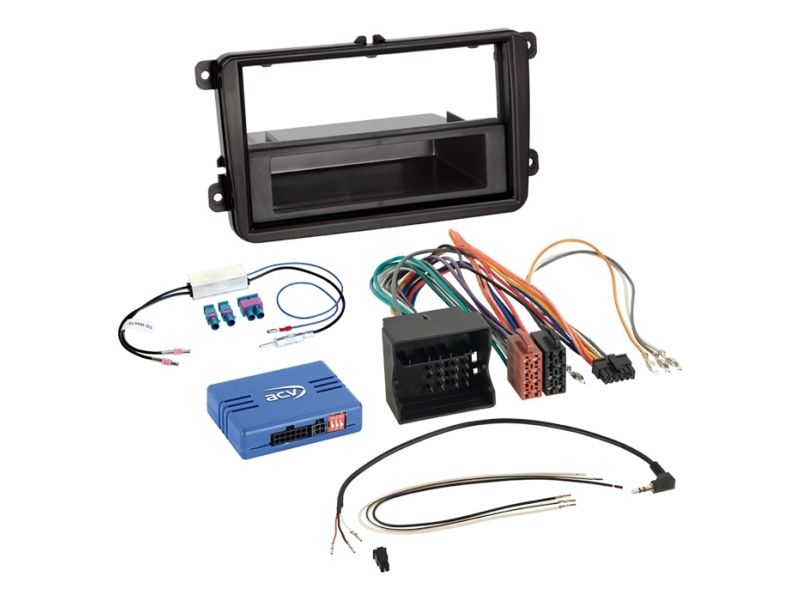

Indhold i pakken
2-ISO frontplade med lomme (Seat/Skoda/VW, sort)
Kabelsæt til 40-pin Quadlock (VAG) til eftermarkedsradio
SWC lead/multilead til ratbetjening (afhængigt af radiofabrikant)
Antenneadapter Fakra (han, sæt) til DIN (han) med 12V phantom

Valgfrit tilbehør
INBAY lomme til 2-ISO frontplader (103 mm højde)
INBAY 2-DIN frontplade Seat/Skoda/VW (sort)
2-ISO universal frontplade 103 mm x 183 mm

Monteringsanbefaling (kort)
1) Kontrollér alle funktioner på OEM-radioen og bilens indstillinger før afmontering.
2) Afbryd OEM-radioen spændingsfrit.
3) Kontroller alle forbindelser spændingsfrit, og konfigurér interface/radio-kabel efter anvisning.
4) Tilslut radioen, øvrige forbindelser og til sidst hovedstikket til bilen.
5) Konfigurér interface og eftermarkedsradio (SWC, phantom power, evt. kamera/håndfri) og udfør fuld funktionstest før endelig samling.
