Komplet 2-DIN Kit Kia Sportage 2010-2016 24Pin/18Pin

Komplet 2-DIN Kit Kia Sportage 2010-2016 24Pin/18Pin – facia, SWC-interface og antenneadaptere

Komplet monteringssæt i acv premium kvalitet til udskiftning af original radio (OEM head unit) med en eftermarkeds 2-DIN enhed i Kia Sportage. Sættet er udviklet til at matche instrumentbordets udseende og gør installationen mere plug & play ved at inkludere nødvendige adaptere og interface til udvalgte funktioner.

Anvendelse:
Dette kit er til køretøjer uden OEM-forstærkersystem og uden OEM satellitnavigation. Afhængigt af bilens udstyr og softwareversion kan enkelte bilfunktioner være begrænset. Reimporterede biler eller køretøjer med anden software kan være delvist inkompatible.

Passer til følgende køretøjer:
Kia Sportage (SL) 08/2010 – 03/2014
Kia Sportage (SL) 03/2014 – 01/2016

Farve:
Mørkegrå

Signaler og funktioner:
SWC (ratfjernbetjening) understøttes via analogt interface (afhænger af eftermarkedsradio og korrekt opsætning).
Bemærk: I nogle opsætninger understøttes ikke alle bilfunktioner (fx Trailer Assist, E-Call eller andre førerassistentsystemer) – kontroller bilens OEM-indstillinger før montering.

Tilslutninger og stik:
Signal: Analog
Hovedstik: 24 pin / 18 pin (Hyundai/Kia)
Ratbetjening (OEM SWC) til radio: 3,5 mm jack / løse ledninger (afhænger af radioens SWC-indgang)
Antenneadapter: Fakra (m) til DIN (m) med 12 V phantom power
Antenneadapter: GT13 (f) til DIN (m)
Blå ledning: +12 V antenne remote

Vigtigt før tilslutning:
Køretøjer med anderledes pin-assignments eller med OEM navigation: kontrollér pinout før tilslutning for at undgå fejl eller skader på bil eller enhed.
DIP-switch/opsætning kan være nødvendig afhængigt af radiofabrikant – se manualen til interface og radio.
Kontrollér alle funktioner (bilindstillinger og ratbetjening) før endelig samling.

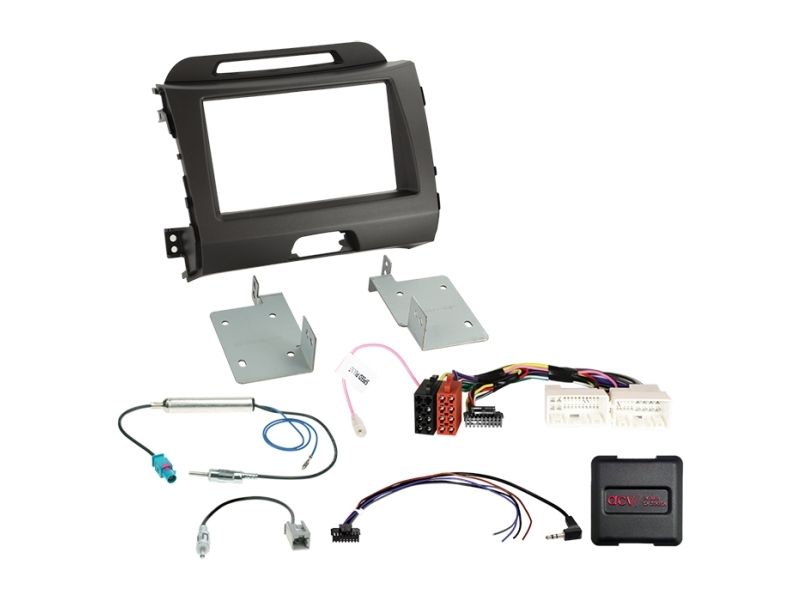

Indhold i pakken:
2-DIN radioramme/facia plate til Kia Sportage 2010-2016, mørkegrå (381178-28-3)
SWC-interface til Hyundai/Kia 24Pin/18Pin, analog multilead (42xhy005-0)
Antenneadapter Fakra (m) til DIN (m) med 12 V phantom power (1524-03-0)
Antenneadapter GT13 (f) til DIN (m) Hyundai/Kia (1543-01-0)
Generelle monteringsinstruktioner

Monteringsanbefaling (kort):
1) Kontrollér funktioner og bilindstillinger på OEM-radioen.
2) Afbryd OEM-radioen spændingsfrit.
3) Kontrollér alle forbindelser spændingsfrit før tilslutning.
4) Tilslut radioens kabel i henhold til radioens manual og tilslut derefter øvrige forbindelser.
5) Tilslut bilens hovedstik som det sidste.
6) Konfigurér interface og eftermarkedsradio (SWC/antenne phantom power m.m.) og udfør funktionstest.

Valgfrit tilbehør:
Facia lomme til 2-DIN facia-plader med skruefastgørelse (varenr. 271000-07)
