Komplet 2-DIN Kit Audi R8(42) 04/2007-05/2015 /Amp sort

Komplet 2-DIN Kit til Audi R8 (42) 04/2007-05/2015 – facia, CAN-Bus adapter, SWC og antenneadapter (sort)

Dette komplette 2-DIN monteringssæt til Audi R8 (42) gør det muligt at udskifte bilens originale head unit med en eftermarkeds 2-DIN radio, samtidig med at centrale bilfunktioner integreres via CAN-Bus. Sættet er en acv premium quality-løsning og er udviklet til at passe bilens instrumentbord visuelt og teknisk.

Funktion og kompatibilitet
Monteringssættet indeholder de nødvendige komponenter til at erstatte OEM-radioen og forbinde eftermarkedsradioen korrekt i bilen.
Bemærk: Afhængigt af bilens udstyrsniveau kan enkelte funktioner være begrænset. Importbiler eller biler med anden software kan have afvigelser i funktionalitet. Kontroller bilens OEM-indstillinger og test alle funktioner før endelig montering.

Bemærk (vigtige begrænsninger)
OEM (RGB) bakkamera understøttes ikke (ingen mulighed for bevarelse).
På nogle køretøjer understøttes ikke alle bilfunktioner (f.eks. visse assistentsystemer).
DIP-switch-indstillinger kan være nødvendige afhængigt af producenten af retrofit-enheden (se manualen).

Tekniske oplysninger
CAN-Bus: Ja
Hovedstik: 40-pin Quadlock (Audi)
SWC (ratbetjening): OEM SWC til 3,5 mm jack / løse ledninger (afhængigt af radioens input)
Forstærkersystem: Til køretøjer med/uden OEM-forstærket system
OEM amplified system: 2-kanal / 4-kanal (speaker output front/bag med niveaujustering)
Antenne: Fakra(m) til DIN(m) med 12V phantom power
Blå ledning: +12V antenne remote

Tilgængelige signaler (udgange)
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls (VSS)
Grøn: GND park brake-signal
Maks. belastning på udgange: 250 mA
Ved behov for > 250 mA: brug relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)

Monteringsmål og farve
Farve: Sort
Monteringsudskæring (HU display): 172 mm x 98,5 mm

Passer til følgende køretøjer
Audi R8 (42) 04/2007 – 12/2012
Audi R8 (42) 12/2010 – 05/2015

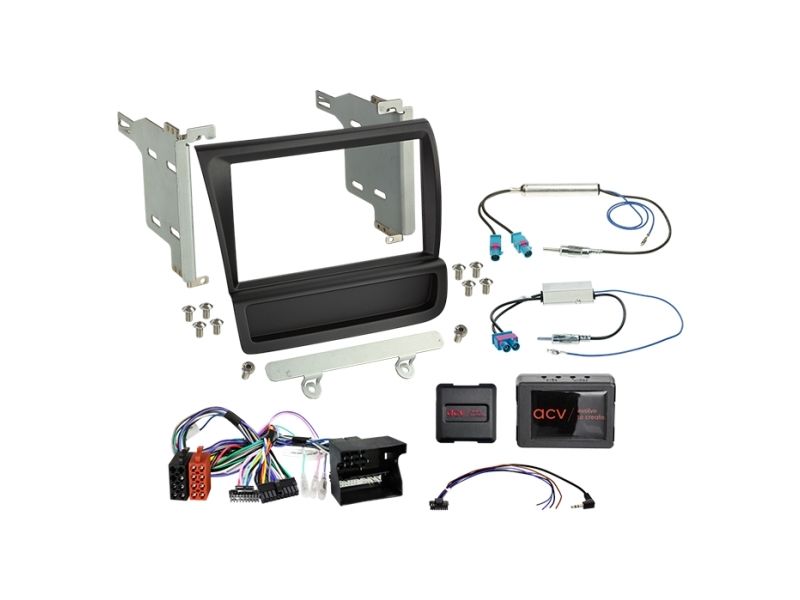

Indhold i pakken
2-DIN facia/ramme til Audi R8 (42) 2006-2015, sort (381320-20-1)
Quadlock multilead kabel/adapter til Audi (inkl. SWC) med AMP-integration (42xad006-0)
Antenneadapter Fakra(m) (x2) til DIN(m) med 12V phantom power (1524-05-0)
Antenneadapter Fakra(m) (double) til DIN(m) med 12V phantom power (1524-77-0)

Installationsanbefaling (kort)
1) Kontroller OEM-radioens funktioner og bilens indstillinger før demontering.
2) Afbryd OEM-radioen spændingsfrit.
3) Kontrollér alle forbindelser spændingsfrit, før de tilsluttes.
4) Tilslut radioens kabel i henhold til retrofit-radioens vejledning, og tilslut øvrige forbindelser efter behov.
5) Tilslut hovedforbindelsen til bilen til sidst, og udfør software-/interfacekonfiguration ifølge manualen.
6) Funktionstest: ratbetjening, antenne phantom power, bilsignaler og lydsystem før endelig fastgørelse.

Vigtigt om montering
Ændringer i kabling, alternative tilslutninger og brug af løse ledninger bør kun udføres af uddannet fagperson. Modifikationer kan påvirke bilens godkendelser og kan medføre bortfald af produktgaranti.
