Komplet 2-DIN Kit Opel Astra J 2009-2018 platin sølv

Komplet 2-DIN Kit Opel Astra J 2009-2018 platin sølv /L – radioramme, CAN-Bus interface og ratbetjeningsadapter i ét sæt

Dette komplette 2-DIN monteringssæt fra acv (premium quality) er udviklet til professionel udskiftning af fabriksmonteret radio (OEM head unit) i Opel Astra J. Kittet matcher bilens instrumentbord og gør det muligt at eftermontere en 2-DIN radio/medieenhed, samtidig med at centrale køretøjsfunktioner gendannes via CAN-Bus interface.

Passer til følgende køretøjer:
Opel Astra J (P-J) 12/2009 – 06/2012
Opel Astra J (P-J) 06/2011 – 08/2018

Krav til bilens udstyr (vigtigt):
Biler med ratbetjening (SWC)
CAN-Bus system
OEM radio: CD300 / CD400
OEM display: monokromt (ikke farveskærm)
Biler uden Intellilink OEM navigation*
Biler uden farve OEM monitor*

Funktioner og understøttelse:
Ratbetjening (SWC) understøttes
Køretøjsindstillinger via interface understøttes
Bip/klokke-lyde (chimes) understøttes
PDC bag (parkeringssensor bag) understøttes
Bemærk: Visse bilfunktioner og førerassistentsystemer kan i nogle tilfælde ikke understøttes (fx Trailer Assist, E-Call m.fl.). Funktionalitet kan også variere ved importbiler eller biler med anden software.

Signaler der stilles til rådighed via interfacet:
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Grøn: GND håndbremse-signal
Gul/sort: GND telefon mute-signal
Maks. belastning samlet på udgange: 100 mA

Tilslutninger og adaptere:
Hovedstik: 48-pin Opel
Antenneadapter: OEM Fakra Z (han) til DIN (han) med 12V phantom power
Ratbetjeningsudgang: OEM SWC til multilead (42ctmultilead3)
Blå ledning: +12V antenne remote

DIP-switch indstillinger:
DIP-switches til aktivering/tilpasning af OEM display
DIP 1: ON = Pioneer / OFF = Sony
DIP 2: ON = 2-linjers display / OFF = 4-linjers display

Farve og udskæringsmål:
Farve: platin sølv
Monteringsudskæring til HU/display: 172 mm x 98,5 mm

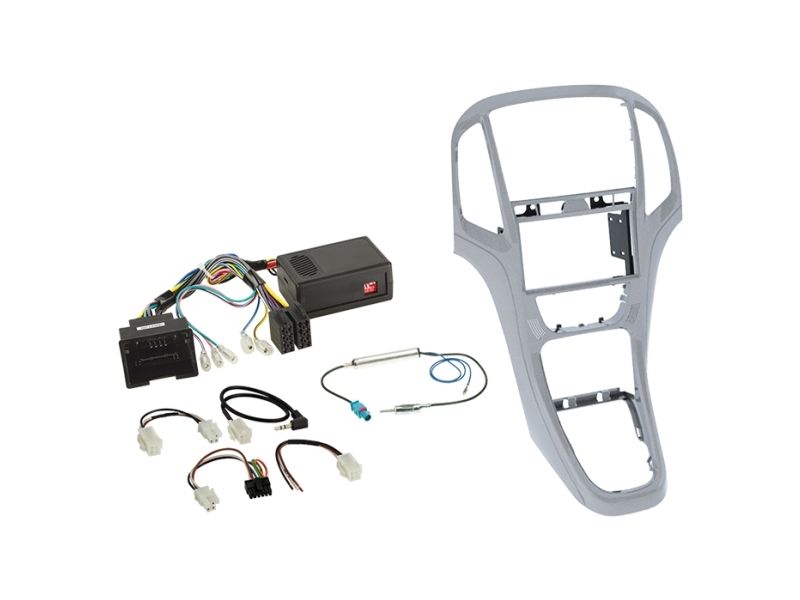

Indhold i pakken (scope of delivery):
2-DIN facia plate/radioramme til Opel Astra J 2009-2018 (titan grey komponent angivet af producent) – 281230-23-1
CAN-Bus/SWC interface til Chevrolet/Opel (48-pin Opel) – 42hvx01
SWC lead (42s/acv til multilead, bl.a. Pioneer 2022>) – 42ctmultilead3
Antenneadapter Fakra (han) til DIN (han) med 12V phantom power – 1524-03

Valgfrit tilbehør:
Opbevaringslomme til 2-DIN facia (skruefastgørelse) – 271000-07
INBAY® opbevaringslomme til 2-DIN facia (skruefastgørelse) – 241000-07-1

Vigtige monteringsanbefalinger:
Sammenlign altid de viste/stykkede stik med bilens stik og kontrollér, at de passer både mekanisk og elektrisk, før montering.
Kontrollér OEM-radioens og bilens indstillinger før afmontering, og test ratbetjening, køretøjsfunktioner og indstillinger før endelig samling.
Ved fejlfunktion anbefales det at genmontere OEM-radioen og sikre CAN-Bus nedlukning, hvorefter tilslutninger og hardwarekonfiguration kontrolleres igen.
Montering, ekstra tilslutninger og eventuelle kabelændringer bør udføres af faguddannet montør. Ændringer på det præmonterede ledningsnet kan påvirke produktets garanti.
