Komplet 2-DIN Kit Opel Astra J 2009-2016 pearl sort

Komplet 2-DIN Kit Opel Astra J 2009-2016 – pearl sort faciaramme med CAN-Bus, ratbetjening og antenneadapter

Dette komplette 2-DIN monteringssæt fra acv (premium kvalitet) gør det muligt at udskifte bilens originale (OEM) radio med en eftermarkeds 2-DIN head unit, så installationen passer visuelt i instrumentbordet og samtidig bevarer vigtige bilfunktioner via CAN-Bus-interface.

Funktion og anvendelse
Mange bilproducenter anvender bilspecifikke OEM-radioer. Med dette 2-DIN kit får du de nødvendige komponenter til en korrekt retrofit-installation, inkl. adaptere og interface til at genskabe udvalgte signaler og funktioner (afhængigt af bilens udstyr og den valgte head unit).

Passer til følgende køretøjer
Opel Astra J (P-J) 12/2009 – 06/2012
Opel Astra J (P-J) 06/2011 – 08/2018
Bemærk: Produktnavnet angiver 2009–2016, men platformen Astra J dækker ovenstående årgange. Kontroller altid stik og OEM-radio før køb.

Kompatibilitet (vigtige krav)
Køretøjer med CAN-Bus og ratbetjening (SWC)
Køretøjer med CD300 / CD400 OEM head unit
Køretøjer med monokromt OEM display
Ikke egnet til biler med Intellilink OEM navigation (Sat Nav)
Ikke egnet til biler med farve OEM monitor (kræver separat interface)

Hvis bilen har farveskærm
Til køretøjer med farve OEM monitor skal der anvendes en separat Infodapter (48Pin Opel) – varenr.: 43uvx01.

Understøttede funktioner (afhængigt af bil/opsætning)
Ratbetjening (SWC)
Bip-/chime-lyde
PDC bag (parkeringssensor bag)

Signaler der stilles til rådighed (udgange)
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Grøn: GND parkeringsbremse-signal
Gul/sort: GND telefon mute-signal
Maks. samlet belastning på udgange: 100 mA
Ved behov over 100 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)

Stik og tilslutninger
Hovedstik: 48-pin Opel
Antenne: OEM Fakra Z (han) til DIN (han) inkl. 12V phantom power
Blå ledning: +12V antenne remote

Display- og radioindstillinger (DIP-switches)
DIP-switches til aktivering/tilpasning af OEM display
DIP-switches til Pioneer/Sony opsætning:
DIP 1 ON = Pioneer / DIP 1 OFF = Sony
DIP 2 ON = 2-linjers display / DIP 2 OFF = 4-linjers display

Monteringsmål
Udsparing til head unit/display: 172 mm x 98,5 mm

Farve
Pearl sort

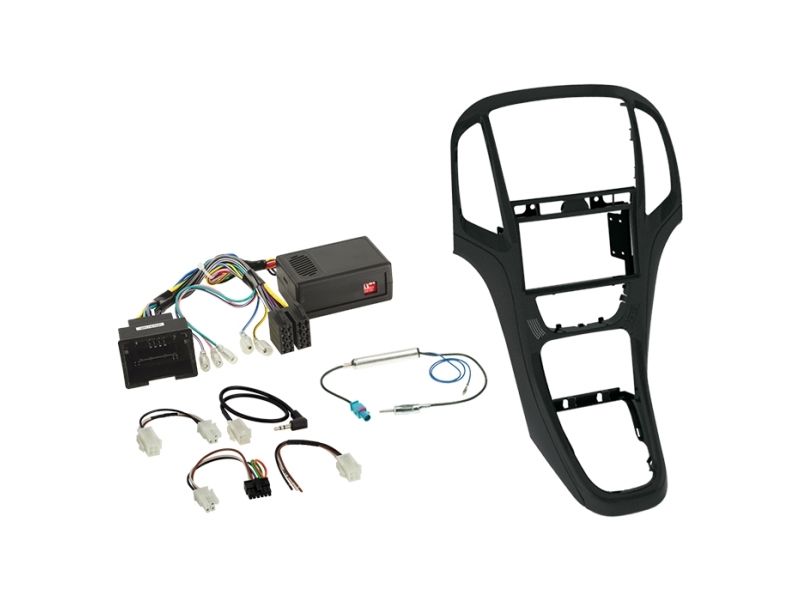

Indhold i pakken
2-DIN faciaramme til Opel Astra J (pearl sort)
CAN-Bus/SWC interface til Chevrolet/Opel (48-pin Opel)
SWC multilead (42s/acv) til kompatible head units (inkl. Pioneer 2022+)
Antenneadapter Fakra (han) til DIN (han) med 12V phantom power

Valgfrit tilbehør
Monteringslomme til 2-DIN faciarammer (skruefastgørelse) – varenr.: 271000-07
INBAY® monteringslomme til 2-DIN faciarammer (skruefastgørelse) – varenr.: 241000-07-1

Vigtige bemærkninger før installation
Sammenlign altid bilens stik med de viste/angivne stiktyper og verificér, at en af de nævnte OEM-radioer har været monteret.
Kontrollér OEM-radioens indstillinger samt bilens funktioner før demontering, og test ratbetjening, bilindstillinger og øvrige funktioner før endelig samling.
Afhængigt af bilens udstyr og software samt eftermarkedsradioens funktioner kan enkelte funktioner mangle eller blive erstattet af andre. Reimporterede biler eller biler med anden software kan have begrænset kompatibilitet.
Førerassistentsystemer som f.eks. Trailer Assist, E-Call eller lignende kan i nogle tilfælde ikke understøttes.

Installationsanbefaling
Installation bør udføres af en faguddannet montør. Tilslut og konfigurer altid interface og head unit spændingsløst, og tilslut først bilens hovedstik til sidst. Ved fejl: genmontér OEM-radioen og foretag CAN-Bus “shut down”, før ny fejlsøgning og genforbindelse.
