Komplet 2-DIN Kit Porsche Panamera 2009-2016 /Amp sort

Komplet 2-DIN Kit Porsche Panamera 2009-2016 /Amp sort – monteringssæt til eftermontering af 2-DIN radio

Dette komplette 2-DIN monteringskit til Porsche Panamera (2009–2016) gør det muligt at udskifte bilens originale PCM 3.1 headunit med en eftermarkeds 2-DIN radio, samtidig med at centrale køretøjsfunktioner kan videreføres via de medfølgende adaptere og interfaces. Sættet er udviklet til at matche bilens instrumentbord visuelt og teknisk, så installationen bliver så OEM-nær som muligt.

Bemærk:
Kittet er beregnet til køretøjer med CAN Bus og biler med ratbetjening (SWC). Afhængigt af bilens udstyr kan enkelte funktioner være begrænsede, og ikke alle assistentsystemer understøttes altid. Kontrollér bilens OEM-indstillinger og test alle funktioner før endelig montering.

Passer til følgende køretøjer:
Porsche Panamera 2009 – 2016

Kompatibilitet:
Køretøjer med PCM 3.1 OEM headunit
Køretøjer med OEM analogt forstærket lydsystem
Køretøjer med ratbetjening (SWC)
Farve: Sort

Stik og tilslutninger:
Hovedstik: 40-pin Quadlock (Porsche)
Antenneadapter: Fakra (han) > DIN (han)
Bakkamera: RCA gul > input til bakkamera på eftermarkedsradio
AUX: RCA rød/hvid > AUX input
Forstærkersystem (RCA rød/hvid): medfølger (ikke tilsluttet som standard)
USB: LVDS > USB input
Amp remote: blå/hvid ledning = +12V forstærker tændingssignal (switched remote)

Signaler der stilles til rådighed via interface:
Håndbremse (park brake)
Bakgear (reverse)
Tænding (ignition)
Hastighedspuls (speed pulse)
Ratbetjening / SWC
PDC-lyde (parkeringssensor chimes)

Vigtigt ved valg af bilradio:
Sammenlign altid stik og kabelharness med bilens originale forbindelser før montering, både visuelt og teknisk, så kompatibiliteten er korrekt. Kontroller desuden, at den valgte eftermarkedsradio understøtter de ønskede funktioner (f.eks. SWC, kameraindgang, phantom power til antenne m.m.).

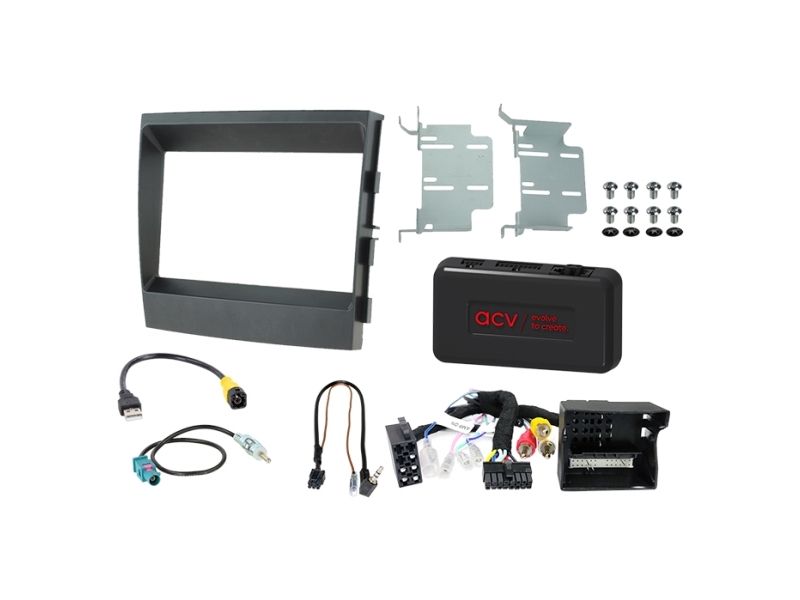

Indhold (leveringsomfang):
2-DIN facia plate / radioramme til Porsche Panamera 2009–2016, sort (381323-08-1)
SWC-interface til Porsche (Quadlock) (42spo008)
SWC ACV lead > Multilead til forskellige HU (42ctmultilead)
Antenneadapter Fakra (han) > DIN (han) (1520-01)
Antenneadapter Fakra (han) dobbelt > DIN (han) med 12V phantom power (1524-77)
USB-adapter til Porsche (forskellige køretøjer)
Generelle monterings-/installationsinstruktioner

Monteringsanbefaling:
Kontrollér alle OEM-funktioner og bilindstillinger før adskillelse
Frakobl den originale headunit spændingsfrit før tilslutning
Foretag opsætning og konfiguration spændingsfrit og tilslut bilens hovedstik som sidste trin
Udfør fuld funktionstest af ratbetjening, PDC-lyde, tænding, baksignal og øvrige funktioner før endelig samling

Bemærkning om forstærkersystem:
Dette kit er til OEM analogt forstærket system. Har bilen MOST-fiber forstærkersystem, kræves en anden løsning (MOST-variant). Vælg korrekt version ud fra bilens fabriksudstyr.
