Komplet 2-DIN Kit Opel Astra J 2009-2018 titan grey

Komplet 2-DIN Kit Opel Astra J 2009-2018 titan grey – radioramme, CAN-Bus interface og adaptere

Dette komplette 2-DIN monteringssæt fra acv (premium kvalitet) gør det muligt at udskifte bilens originale head unit med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner integreres via CAN-Bus. Kittet er udviklet til Opel Astra J og leveres i farven titan grey, så den nye radio passer visuelt til instrumentbordet.

Funktion og kompatibilitet:
Designet til biler med ratbetjening (SWC) og CAN-Bus
Til køretøjer med CD300 / CD400 original radio
Til køretøjer med original monokromt display
Ikke til køretøjer med Intellilink original navigation
I nogle tilfælde kan enkelte bilfunktioner være begrænset afhængigt af bilens udstyr og den valgte eftermarkedsradio

Passer til følgende køretøjer:
Opel Astra J (P-J) 12/2009 – 06/2012
Opel Astra J (P-J) 06/2011 – 08/2018

Udskæringsmål (2-DIN):
Monteringsåbning: 172 mm x 98,5 mm

Stik og adaptere (tekniske data):
Hovedstik: 48-pin Opel
Antenneadapter: OEM antenne Fakra Z (han) til DIN (han) med 12V phantom power
Ratbetjening: OEM SWC til multilead (42ctmultilead3)
Blå ledning: +12V antenne remote

Tilgængelige signaler via interface:
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Grøn: GND håndbremse-signal
Gul/sort: GND telephone mute-signal
Maks. belastning på samlede udgange: 100 mA

Understøttede bilfunktioner:
Ratbetjening (SWC) understøttes
Bilindstillinger understøttes
Advarselslyde (chimes) understøttes
PDC bag (parkeringssensorer bag) understøttes

DIP-switch indstillinger (OEM display / radio-brand):
DIP 1 ON: Pioneer
DIP 1 OFF: Sony
DIP 2 ON: køretøjer med 2-linjers display
DIP 2 OFF: køretøjer med 4-linjers display
Bemærk: DIP-switches bruges til aktivering/tilpasning af OEM display afhængigt af bilens displaytype

Vigtige bemærkninger før montering:
Sammenlign altid de viste stik/konnektorer med bilens stik og kontroller, at de passer både optisk og teknisk
Kontroller, om en af de angivne OEM head units (CD300/CD400) har været monteret fra fabrikken
Test bilfunktioner, bilindstillinger og ratbetjening (SWC), før endelig samling
Genimporterede biler eller køretøjer med anden software kan have funktionsafvigelser

Installation (anbefalet rækkefølge):
1) Kontroller OEM-radioens funktioner og bilens indstillinger
2) Afbryd OEM-radioen spændingsfrit
3) Tilslut interface og kabler spændingsfrit og kontroller konfiguration
4) Tilslut eftermarkedsradioen iht. radioens manual (SWC/kamera/håndfri/phantom power m.m.)
5) Tilslut installationen til bilen som sidste trin
6) Udfør funktionskontrol af ratbetjening og bilfunktioner

Begrænsninger:
Afhængigt af bilens udstyr og eftermarkedsradioens software kan enkelte funktioner mangle eller blive erstattet af andre funktioner
Avancerede assistentsystemer (eksempelvis Trailer Assist, E Call eller andre førerassistentsystemer) kan i visse tilfælde ikke understøttes fuldt ud

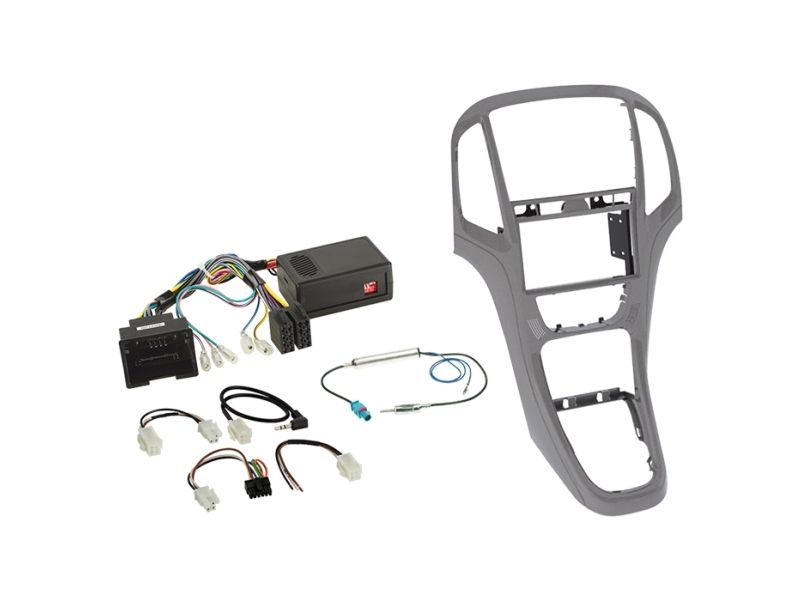

Indhold i pakken:
2-DIN facia plate / radioramme Opel Astra J 2009-2018 titan grey (281230-23-1)
SWC interface Chevrolet/Opel 48-pin (42hvx01)
SWC lead 42s/acv multilead (42ctmultilead3)
Antenneadapter Fakra (han) til DIN (han) med 12V phantom power (1524-03)

Farve:
Titan grey

Tilvalg (ekstraudstyr):
Facia pocket til 2-DIN facia plates, skruefastgørelse (271000-07)
Facia pocket INBAY® til 2-DIN facia plates, skruefastgørelse (241000-07-1)
