Mercedes Vito/Viano 2-DIN-sett 2006-2014 42x

Komplet 2-DIN Kit Mercedes Vito/Viano 2006-2014 42x/Amp – radioramme, kabelsæt og CAN-bus interface

Dette komplette 2-DIN monteringskit er udviklet til Mercedes Vito/Viano (W639) og gør det muligt at eftermontere en 2-DIN eftermarkedsradio i bilen med korrekt pasform, tilslutninger og understøttelse af CAN-bus samt ratbetjening (SWC) afhængigt af bilens udstyr.

Funktion og anvendelse

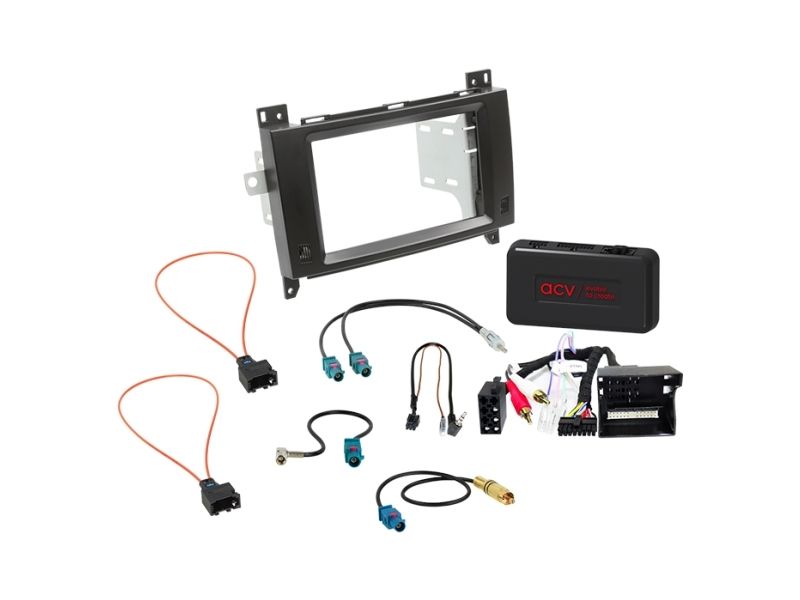

Sættet består af 2-DIN facia plate (radioramme) og HU-connector kit med CAN-bus interface til Mercedes 40-pin Quadlock.
Det er målrettet køretøjer med OEM MOST25 forstærket lydsystem, hvor signalet konverteres til RCA (han) rød/hvid til eftermarkedsradioens pre-out (front).

Vigtige bemærkninger
CAN-bus: Ja
Stiktype mod bil: 40 Pin Quadlock Mercedes
MOST25 (OEM forstærker): MOST25 > RCA(m) rød/hvid
Tilslutning på eftermarkedsradio: RCA(m) > front preamp output
Fader-funktion: Ikke understøttet
DIP-switch: Skal indstilles efter radiofabrikant (se manualen til din radio og interfacet)
I enkelte tilfælde kan der forekomme øget støj eller tænd/sluk-klik afhængigt af OEM-system og den valgte eftermarkedsradio.

Passer til følgende køretøjer
Mercedes Vito/Viano (W639) 04/2006 – 08/2010
Mercedes Vito/Viano (W639) 09/2010 – 03/2014

Kompatibilitet (OEM udstyr)
Til køretøjer med 2-DIN Audio 20 OEM headunit
Til køretøjer med 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigation*
Til køretøjer med MOST25 OEM forstærket system**
Ikke egnet til køretøjer med Audio 10 OEM headunit
Ikke egnet til køretøjer med Comand 2.0 / 2.5 OEM navigation
Ikke egnet til køretøjer med D2B OEM forstærket system

Farve og mål
Farve: Sort
Monteringsudskæring (HU display): 172 mm x 98,5 mm

OEM bemærkninger ved særlige instrumentpaneler
Køretøjer med 1-DIN Audio 5 OEM headunit: 2-DIN facia plate kan kræve OEM Mercedes reservedel nr. A 639 680 04 07 (afhænger af bilens udstyr)**
Køretøjer med åbent dash-bracket: kan kræve OEM Mercedes reservedel nr. A 639 689 1031**

Valgfrit tilbehør
Fascia lomme til 2-DIN facia plates (skruefastgørelse): varenr. 271000-10

Installation (kort teknisk vejledning)
Kontrollér alle funktioner i den originale radio før demontering.
Afmonter OEM headunit spændingsfrit.
Kontrollér alle forbindelser spændingsfrit og montér i korrekt rækkefølge: radioens kabel først, øvrige tilslutninger efter producentens anvisninger, og tilslut bilen som sidste trin.
Konfigurér interfacet samt eftermarkedsradioens indstillinger (ratbetjening, kamera, håndfri, antenne phantom power m.m.) og udfør funktionstest.

Professionel montering anbefales
Sættet er beregnet som orientering og hjælp til uddannede montører. Ændringer i ledningsnet, alternative tilslutninger eller modifikationer skal udføres af fagpersonale og kan påvirke bilens garanti samt produktets garanti.
