2-DIN Kit Nissan Micra(K13) 03/2011-07/2013

Komplet 2-DIN Kit Nissan Micra (K13) 03/2011-07/2013 – faciaplate, adaptere og ratbetjening (SWC)

Dette komplette 2-DIN monteringskit gør det muligt at udskifte den originale Nissan-radio (OEM head unit) med en eftermarkeds 2-DIN enhed, samtidig med at bilens originale udtryk i instrumentbordet bevares. Sættet er i acv premium kvalitet og er udviklet til Nissan Micra (K13) med OEM-radio fra Blaupunkt, Bosch eller Clarion.

Funktion og anvendelse
Monteringssættet indeholder de nødvendige komponenter til at montere en 2-DIN radio samt tilslutte strøm, højtalere og relevante funktioner via de medfølgende adaptere. Der medfølger også SWC-interface, så ratbetjening kan videreføres (afhængigt af bilens udstyr og eftermonteret radioens kompatibilitet).

Bemærk (vigtigt før montering)
Før endelig montering skal du kontrollere alle funktioner på den originale radio samt bilens indstillinger. Afbryd altid OEM-radioen spændingsfrit før tilslutning, og kontroller alle stik og interface-indstillinger inden systemet forbindes til bilen. I nogle tilfælde understøttes ikke alle bilfunktioner efter retrofit (fx visse førerassistentsystemer). Genimporterede biler eller biler med anden software kan give funktionsafvigelser.

Tekniske specifikationer
Signal: Analog
Farve: Sort
2-DIN monteringsudskæring (HU display): 172 mm x 98,5 mm
Montering: HU-montering uden metalbur og uden radioens pynteliste/trimramme
Dip-switch: Kræver indstilling efter producenten af den eftermonterede radio (se manual)

Stik og tilslutninger
Hovedstik: 20-pin Nissan
Ratbetjening (SWC): OEM SWC > 3,5 mm jack / løse ledninger
Antenne: OEM GT13(m) > DIN(m) (adapter medfølger)
Telefonmodul: 32-pin (til biler med eksternt OEM telefonmodul)
Ledningsfarver (uddrag):
Blå: +12V antenne remote
Sort: Stel/GND klemme 31

Kompatibilitet / passer til
Nissan Micra (K13) 03/2011 – 07/2013
Til køretøjer med Blaupunkt / Bosch / Clarion OEM head unit
Til køretøjer med OEM forstærkersystem (kræver korrekt remote/opsætning)
Til køretøjer med eksternt OEM telefonmodul
Til køretøjer uden OEM navigation (Sat Nav)

Vigtige installationsnoter
Kontroller at stikkene i bilen matcher de viste/forventede stiktyper optisk og teknisk, før du påbegynder montering.
Test ratbetjening, bilfunktioner og indstillinger før endelig samling.
For biler med aktivt/forstærket system kan der være behov for ekstra adapter afhængigt af køretøjets opsætning.

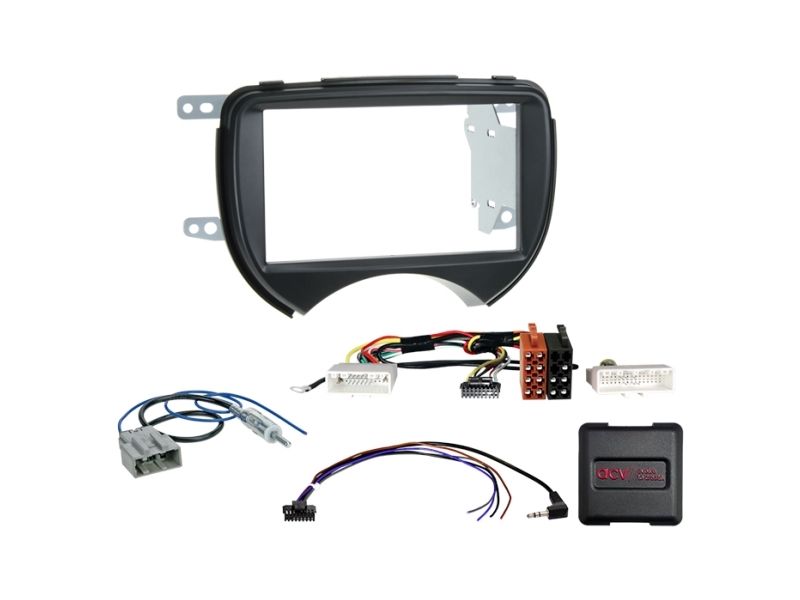

Indhold i pakken
2-DIN faciaplate til Nissan Micra (K13) 03/2011–07/2013 (sort)
SWC-interface til Nissan (20-pin, analog, multilead) til ratbetjening
Antenneadapter GT13(f) > DIN(m)
Generel installationsvejledning

Tilvalg
Facia-lomme til 2-DIN faciaplader med skruefastgørelse (ekstra tilbehør)
