Komplet 2-DIN Kit Porsche Cayenne 2011-2017 /Amp

Komplet 2-DIN Kit Porsche Cayenne 2011-2017 / Amp MOST – monteringssæt til eftermontering af 2-DIN radio

Dette komplette 2-DIN kit gør det muligt at udskifte den originale Porsche PCM 3.1 head unit i Porsche Cayenne (92A/958) med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner integreres via CAN-bus og MOST forstærkersystem. Sættet er udviklet til at matche bilens originale instrumentbord og sikre en professionel montering.

Passer til følgende køretøjer:
Porsche Cayenne (92A/958) 05/2010 – 07/2014
Porsche Cayenne (92A/958) 10/2014 – 12/2017

Kompatibilitet – vigtig information:
Kun til køretøjer med PCM 3.1 original head unit
Kun til køretøjer med OEM MOST-forstærket lydsystem
Ikke til køretøjer med 360° kamerasystem
Ikke til køretøjer med Burmester 3D High End Surround OEM forstærket system
Genimporterede biler eller biler med anden software kan have begrænsninger i funktionalitet

Funktioner og integration:
CAN-bus interface til signaler som tænding, belysning, bakgear og hastighedssignal
Ratbetjening (SWC) via 3,5 mm jack eller løse ledninger (afhængigt af radioens krav)
PDC-chimes understøttes
Mulighed for tilslutning af originalt bakkamera via RCA

Begrænsninger (afhænger af bilens udstyr og eftermarkedsradio):
Fader-funktion understøttes ikke ved MOST-forstærket system
Køretøjsindstillinger via original PCM kan ikke understøttes
Visse førerassistentsystemer kan være uden funktion, hvis de var knyttet til OEM head unit (fx Trailer Assist, E-Call m.m.)

Tilslutninger og adaptere (inkluderet i kittet):
40-pin Quadlock Porsche (CAN-bus/strøm/højttaler-interface)
OEM ratbetjening (SWC) ? 3,5 mm jack / løse ledninger
OEM antenne Fakra(m) ? DIN(m) passiv
OEM antenne Fakra(m) (sæt) ? DIN(m) med 12V phantom (til aktiv antenneforstærker)
OEM MOST forstærket system ? RCA(m) rød/hvid (til front preamp output på eftermarkedsradio)
OEM USB HSD/LVDS ? USB-A adapter
OEM bakkamera ? RCA(m) gul

Tekniske data:
Farve: Sort
Monteringsudskæring til HU/display: 178 mm x 100 mm
Udgangsbelastning på styresignaler: maks. 250 mA
Ved strømbehov over 250 mA: brug relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)
Ledningssignaler: rød = +12V tænding (klemme 15)
orange = +12V belysning (klemme 58)
lilla/hvid = +12V bak-signal
pink = hastighedspuls (speed pulse)
grøn = GND parkeringsbremse-signal
blå = +12V antenne remote
blå/hvid = +12V forstærker remote

Vigtigt om montering:
Radioen monteres uden metal-monteringskurv og uden HU trim frame (afhængigt af eftermarkedsradioens løsning)
Sammenlign altid stik og pin-layout visuelt og teknisk med bilens originale stik før montering
Kontrollér OEM head unit- og bilindstillinger før afmontering, og test ratbetjening/kamera/funktioner før endelig samling
DIP-switch indstillinger skal tilpasses efter producenten af din eftermarkedsradio (se manual)

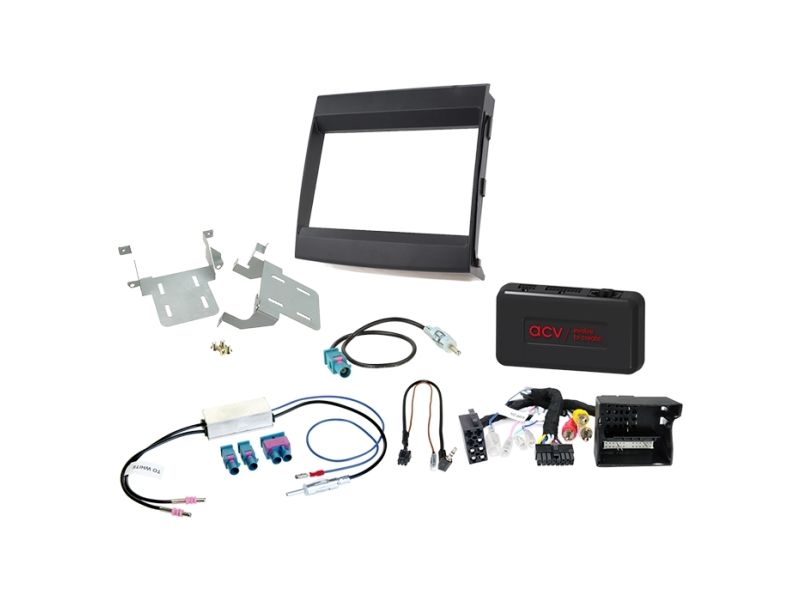

Indhold i pakken:
2-DIN faciaplate/radioramme til Porsche Cayenne (92A/958) 05/2010–12/2017 (item: 381323-09-1)
SWC/CAN interface-løsning til Porsche 40-pin + MOST (item: 42xpo007-0)
Antenneadapter Fakra(m) ? DIN(m) passiv (item: 1520-01)
Antenneadapter Fakra(m) (sæt) ? DIN(m) med 12V phantom (item: 1524-70-0)
